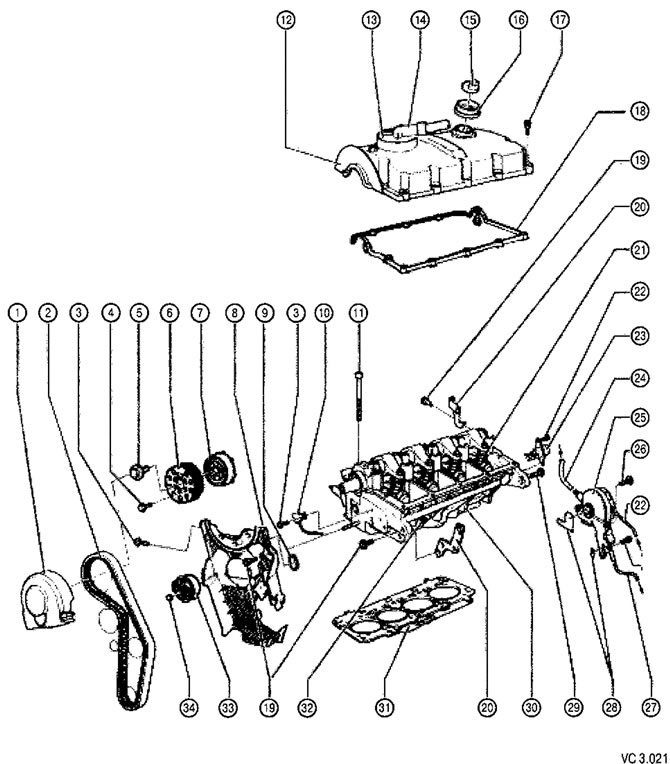

Списък на частите и възлите на цилиндровата глава с технологични бележки за ремонти съгласно фигура VC3.021:
1. Горна част на капака на ангренажния ремък.
2. Ангренажен ремък:
- Преди да свалите, маркирайте посоката на движение;
- не прекалявайте.
3. Винт за закрепване на ролката към главината на разпределителния вал: 10 Nm:
- сменете с нов по време на монтажа.
4. Винт за закрепване на главината на разпределителния вал: 25 Nm.
5. 100 Нм.
6. Ангренажна ролка на разпределителния вал.
7. Главина с ангренажен ротор на датчика за положение на разпределителния вал:
- при разхлабване и затягане използвайте заключващо устройство;
- използвайте пулър, за да го свалите.
8. Задна част на капака на ангренажния ремък.
9. Уплътнителна втулка.
10. Сензор за положение на разпределителния вал (ефект на Хол) (G40):
- за да го демонтирате, отстранете уплътнителната втулка от задната част на корпуса на задвижващия ремък на ангренажа.
11. Винт за закрепване на главата на цилиндъра:
- спазвайте последователността на разхлабване и затягане на монтажните винтове на главата на цилиндъра;
- Преди монтажа, монтирайте шайби в главата на цилиндъра.
12. Капак на клапаните:
- Преди монтажа, старателно избършете свързващите повърхности на цилиндровата глава с чиста кърпа.
13. Редуцирвентил за вентилация на картера.
14. Посока към турбокомпресора.
15. Капак:
- сменете уплътнението, ако е повредено.
15. Запечатване:
- сменете, ако е повреден.
17. Винт за закрепване на капака на клапаните: 10 Nm:
- затегнете капачките в правилната последователност.
18. Уплътнение на капака на клапаните:
- може да се сменя само като цялостен комплект с капака на клапаните;
- нанесете уплътнител преди монтажа.
19. Винт за закрепване на повдигащото ухо: 20 Nm.
20. Око за прашка.
21. Помпа-инжектор.
22. Винт за закрепване на централния конектор на помпата-инжектори: 10 Nm.
23. Централен конектор на помпа-инжектори.
24. Маркуч към вакуумния усилвател на спирачките.
25. Двойна горивна и вакуумна помпа:
- не може да се поправи.
26. Маркуч за налягане от горивния филтър:
- бял или с бяла маркировка;
- фиксирайте с пружинни скоби;
- проверете надеждността на фиксацията.
27. Върнете горивната линия към горивния филтър:
- син или със синя маркировка;
- фиксирайте с пружинни скоби;
- проверете надеждността на фиксацията.
28. Печат:
- сменете с нов по време на монтажа.
29. Винт: 25 Nm.
30. Цилиндрова глава;
- след подмяна, сменете охлаждащата течност.
31. Гарнитура на цилиндровата глава:
- сменете с нов по време на монтажа;
- монтирайте в съответствие с маркировките въз основа на резултатите от измерването на издатината на буталото.
32. Подгревна свещ: 15 Nm.
33. Ролка за опъване.
34. Монтажен винт на обтягащата ролка: 20 Nm и затегнете допълнително с 1/8 оборот (45°).
