Списък на частите и компонентите на задната спирачка (VW Caddy 3)

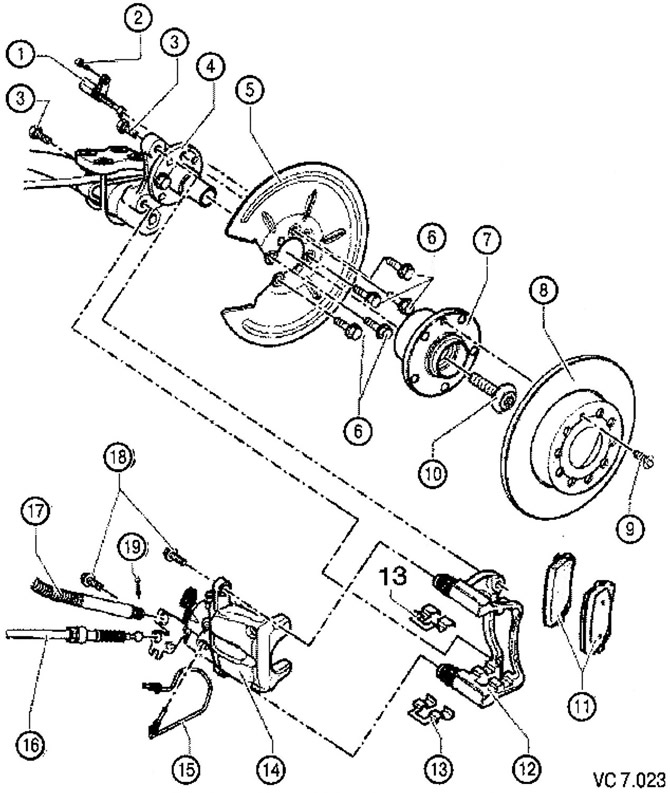

Списък на частите и възлите с бележки относно монтажните работи за Фигура VC7.023:
1. Сензор за честотата на въртене (ABS):
- преди да монтирате сензора, почистете отвора и нанесете малко огнеупорна грес за пластмаса G 052 112 AZ.
2. Болт с шестостенна глава: 8 Nm.
3. Болт: 90 Nm и затегнете чрез завъртане на 90°:
- подменяйте след всяко отстраняване.
4. Задна греда с цапфа.
5. Щит.
6. Болт с шестоъгълна глава.
7. Лагерен възел.
8. Спирачен диск:
- диаметър 15 инча: 260 мм:
- диаметър 16 инча: 286 мм;
- Дебелина 15 инча: 12 мм;
- Дебелина 16 инча: 12 мм;
- максимална допустима дебелина по време на износване:
- 15 инча: 10 мм;
- 16 инча: 10 мм;
- ако са износени, сменете спирачните дискове на двата моста едновременно;
- за да го демонтирате, първо трябва да демонтирате спирачния апарат и скобата на спирачката.
9. Винт с кръстата глава: 9 Nm.
10. Болт на главината.
11. Спирачни накладки:
- дебелина 11 мм (с изключение на дебелината на основната плоча);
- граница на толеранс: 2 мм без задна плоча;
- сменете всички накладки за съответната ос.
12. Скоба с водачи и уплътнителни маншети:
- доставя се с грес, сглобен с водачи като една резервна част;
- ако уплътнителните маншети или водачите са повредени, монтирайте ремонтен комплект. Когато монтирате водачите, използвайте предоставената туба със смазка.
13. Държач за спирачни накладки:
- винаги се сменят при смяна на накладките.
14. Спирачен апарат:
- за да смените спирачните накладки, не е необходимо да развивате спирачния маркуч;
- след ремонт или подмяна, регулирайте жилото на ръчната спирачка.
15. Спирачна тръба: 14 Nm.
16. Жило на ръчната спирачка.
17. Спирачен маркуч
18. Самозаключващ се болт: 35 Nm:
- заменете с нов.
19. Държач за маркуч.
