Демонтиране и монтаж на генератора (VW Beetle)

Премахване

Свалете клиновия ремък.

Свалете карбуратора (вижте раздел "Демонтиране и монтаж на карбуратора").

Разхлабете болта в долния десен ъгъл на кожуха на вентилатора.

Отстранете 4 винта на капака на вентилатора.

Разхлабете скобата на лентата на алтернатора.

Натиснете здраво корпуса на вентилатора с лост и извадете генератора.

Свалете вентилатора и неговия капак.

Инсталация

Свържете генератора към капаците на вентилатора и укрепващия фланец, така че отворът за вход на охлаждания въздух (вижте стрелката) вътрешният капак е бил насочен надолу при монтажа в корпуса на вентилатора.

Оригиналният текст е достъпен на портала: VWMANUAL



Проверете разстоянието от работното колело на вентилатора до неговия капак. Ако е необходимо, монтирайте дистанционни шайби между главината и работното колело. Поставете останалите шайби между пружинната шайба и вентилатора. Разстоянието "a" трябва да бъде приблизително 1,8 мм.

Внимание! При сглобяване на генератора и вентилатора, уверете се, че пружинната шайба е монтирана с изпъкналата страна, обърната към гайката.

Поставете генератора и го закрепете с четири болта към кожуха на вентилатора.



Внимателно затегнете болта в долния десен ъгъл на кожуха на вентилатора.

Монтирайте и опънете клиновия ремък.

Инсталирайте карбуратора.

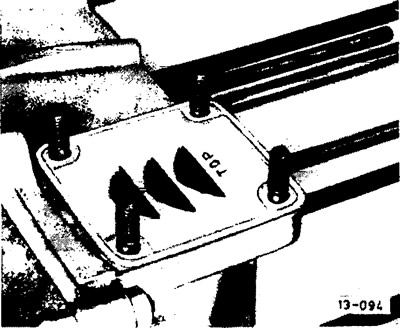

Ако скобата на генератора е била свалена, уверете се, че маркировката "TOP" на щита на дефлектора на маслото е отгоре и обърната към главата на цилиндъра.
