Якщо розмір доведення буде перевищений, то гідравлічний компенсатор клапанних зазорів більше не працюватиме. В цьому випадку необхідно замінити головку блоку циліндрів.
Сідла клапанів доводити до тих пір, поки не буде отримано бездоганну пляму контакту. Кільця сідел клапанів можуть бути замінені за допомогою звичайного заводського інструменту. Для доведення потрібні розгортки. Оскільки поводження з цим інструментом потребує певних навичок, роботи необхідно виконувати у заводських умовах.
Увага! Кільця сідел випускних клапанів мають додаткове звуження. При доведенні суворо звертати увагу, щоб радіус звуження був збережений.
Обчислення максимально допустимих розмірів доведення

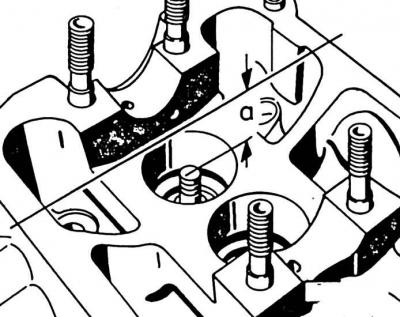

1. Вставити клапан і щільно притиснути його до сідла.
2. Виміряти відстань (а) між кінцем стрижня клапана та верхнім краєм головки блоку циліндрів.
3. Для того, щоб отримати максимально допустимий розмір доведення (b), необхідно відняти мінімальний розмір (див. таблицю 1) виміряної відстані (а).
Таблиця 1
Тип двигуна | Мінімальний розмір, мм | |
| Впускний клапан | Випускний клапан | |
| Бензиновий двигун | 33,80 | 34,10 |
| Дизельний двигун | 35,80 | 36,10 |

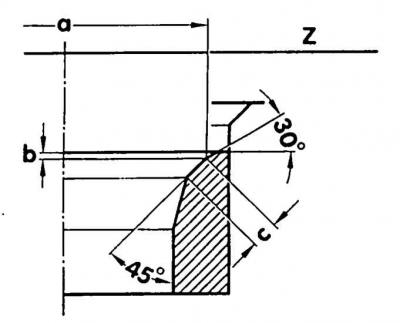

Сідло впускного клапана бензинового двигуна
a. Мінімальний розмір; b. Максимально допустимий розмір доведення (обчислюється); z. Нижній край головки блоку циліндрів; 30°. Верхній кут коригування; 45°. Кут сідла клапана

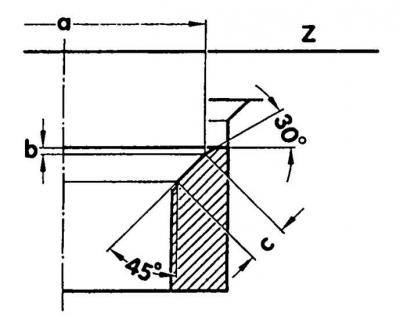

Сідло випускного клапана бензинового двигуна
a. Мінімальний розмір; b. Максимально допустимий розмір доведення (обчислюється); z. Нижній край головки блоку циліндрів; 30°. Верхній кут коригування; 45°. Кут сідла клапана
Кут обробки та діаметр сідла клапана
| Бензиновий двигун | Впускний клапан, мм | Випускний клапан, мм |
| а | 37,2 | 32,4 |
| з | близько 2,0 | близько 2,4 |
Кут обробки та діаметр сідла клапана
| Дизельний двигун | Впускний клапан, мм | Випускний клапан, мм |
| а | max 37,2 * | min 33,2 * |
| в | 34,8 | 30,4 |
| з | 2,7 | 2,05 |
* Зовнішній діаметр коригувальної фрези
Розміри клапана
| Двигун | Впускний клапан, мм | Випускний клапан, мм |
| Бензиновий двигун | а = 40,00 | а = 33,00 |
| b = 7,97 | b = 7,95 | |
| з = 91,00 | c = 90,80 | |
α = 45° | α = 45° | |
| Дизельний двигун | a = 36,00 | a = 31,00 |
b = 7,97 | b = 7,95 | |
з = 95,00 | c = 95,00 | |
α = 45° | α = 45° |
Увага! Клапан доводити не можна, допускається лише притирання.
Розмір головки блоку циліндрів

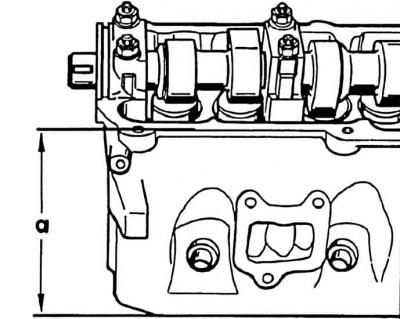

Бензиновий двигун: а = 132,6 мм
Увага! Головку блоку циліндрів дизельного двигуна доводити не можна.
