Візьміться за провід до контакту і злегка натисніть його всередину гнізда
Примітка: За рахунок вдавлювання наконечника всередину корпусу роз'єму з плічок усередині роз'єму знімаються стопорні язички наконечника, і за допомогою відмички можна вільно вивести з корпусу роз'єму.
Одночасно втисніть відмичку в корпус роз'єму та витягніть розблокований наконечник
Відмичку після вилучення контакту можна знову видалити зі шліцю в корпусі гнізда.
Спеціальні штекерні з'єднання
Примітка: Перед розблокуванням контактів необхідно розблокувати або видалити фіксатори корпусу (вторинні кріплення) спеціальним інструментом.
Фастон-контакт

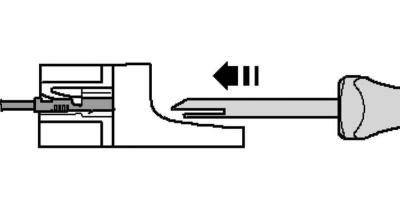

Мал. 7.142. Введення відмички в шліць у корпусі роз'єму
Введіть відповідну для корпусу роз'єму відмичку до шліць у корпусі роз'єму (Мал. 7.142).
Візьміться за провід до контакту та злегка натисніть його всередину гнізда.
Примітка: За рахунок вдавлювання наконечника всередину корпусу роз'єму з плічок усередині роз'єму знімаються стопорні язички наконечника, і за допомогою відмички можна вільно вивести з корпусу роз'єму.

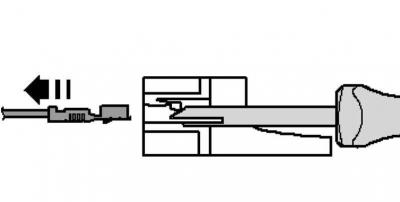

Мал. 7.143. Вилучення розблокованого наконечника
Одночасно втисніть відмичку в корпус роз'єму та витягніть розблокований наконечник (Мал. 7.143).
Відмичку після виймання контакту можна знову видалити зі шліцю в корпусі гнізда.
Контакти GT 150/280

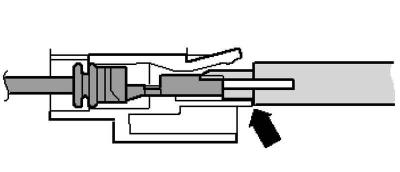

Мал. 7.144. Введення відмички в шліць у корпусі роз'єму
Введіть у корпус роз'єму відповідну для корпусу роз'єму відмичку під стопорний язичок (Мал. 7.144).
Утисніть відмичку до упору в корпус гнізда.
Контакт «викидається» із роз'єму.

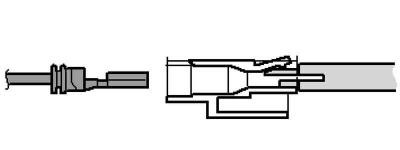

Мал. 7.145. Вилучення розблокованого наконечника
Відмичку після вилучення контакту можна знову видалити з шліцю в корпусі роз'єму (Мал. 7.145).
Контакти без стопорних язичків
Вставте відмичку під стопорний язичок корпусу гнізда.
Продавіть відмичку, злегка підтягуючи їй до упору.
Контакт «викидається» із роз'єму.
