Туарег 1 (2002-2006)

Ремонт тормозных трубопроводов (VW Touareg 1)

  • Главная
  • Touareg
  • Туарег 1
  • Шасси
  • Тормозная система
  • Ремонт тормозных трубопроводов
            0


Оглавление: Проведение работ ↓ Снятие ↓ Установка ↓ Момент затяжки ↓
С помощью устройства для развальцовки труб VAS 6056 можно развальцовывать тормозные трубки с внешним диаметром 5 мм, не повреждая при этом покрытия. Благодаря этому в определённых случаях возможна замена отдельных частей тормозных трубопроводов, которая позволяет уменьшить стоимость ремонта.

Работа с устройством для развальцовки труб V.A.G. 1356 на черных тормозных магистралях не допускается из-за их покрытия и диаметра.

ПРИМЕЧАНИЕ: Тормозные трубопроводы разрешается изгибать не более, чем на 90°, в противном случае они могут треснуть или деформироваться, настолько сильно, что критически уменьшится их проходное сечение. Место соединения трубопроводов лучше располагать под днищем автомобиля.


ПРИМЕЧАНИЕ: Соединительные штуцеры следует располагать так, чтобы они не касались подвижных узлов и деталей. Ходовой винт не смазывайте, а только очистите спиртом.

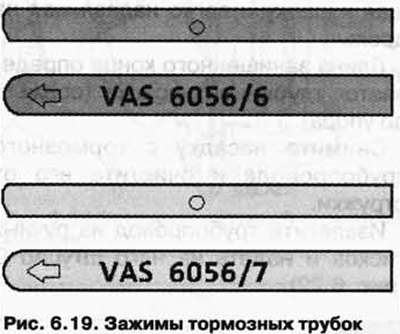

Стрелка на округлой стороне зажимов должна указывать к краю корпуса, а прямая сторона зажимов должна быть установлена к шпинделю, в противном случае неправильно формируется развальцовочная головка (рис. 6.19).

Стрелка на округлой стороне зажимов должна указывать к краю корпуса, а прямая сторона зажимов…


Проведение работ



Открутите тормозной трубопровод от соответствующего суппорта или колесного тормозного цилиндра. Соберите и надлежащим образом утилизируйте вытекающую тормозную жидкость.

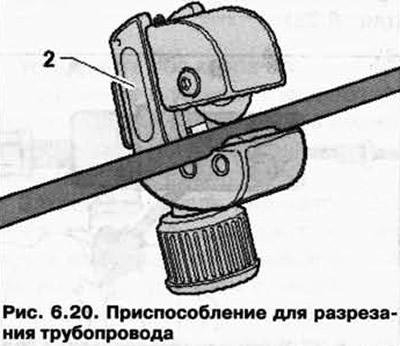

Разрежьте трубопровод в подходящем месте (отсутствие изгибов, удобный доступ) с помощью приспособления 2 (рис. 6.20).

Разрежьте трубопровод в подходящем месте (отсутствие изгибов, удобный доступ) с помощью…


Удалите поврежденный участок.

Удалите оболочку на конце трубопровода.

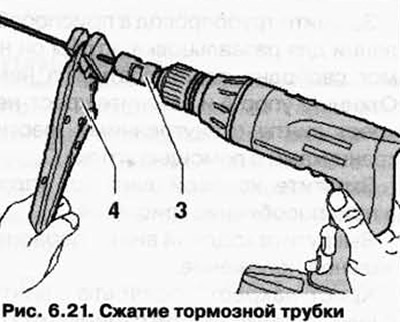

Зажмите тормозную трубку в клещах 4 таким образом, чтобы около 50 мм выступало из пластмассовых зажимных губок (рис. 6.21).

Зажмите тормозную трубку в клещах 4 таким образом, чтобы около 50 мм выступало из пластмассовых…


Установите насадку для снятия облицовки 3 на дрель и вставьте в насадку конец трубопровода.

Срежьте оболочку, медленно вращая насадку и легко надавливая на дрель.

Длина зачищенного конца определяется глубинной насадки (срежьте до упора).

Снимите насадку с тормозного трубопровода и очистите его от стружки.

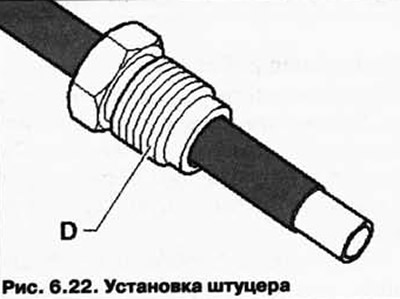

Извлеките трубопровод из ручных тисков и надеть на него штуцер D (рис. 6.22).


Извлеките трубопровод из ручных тисков и надеть на него штуцер D (рис. 6.22).

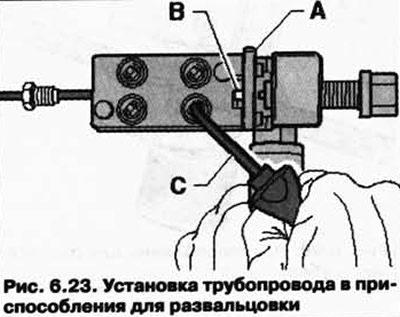

Вставьте трубопровод В до упора А приспособления для развальцовки (рис. 6.23).

Вставьте трубопровод В до упора А приспособления для развальцовки (рис. 6.23).


ПРИМЕЧАНИЕ: При затяжке винтов с внутренними шестигранниками тормозной трубопровод должен прилегать к упору, в противном случае трубка будет развальцована неправильно.


Зажмите трубопровод в приспособлении для развальцовки, чтобы он не мог свободно перемещаться в нем. Откиньте упор А и затяните крест-накрест винты с внутренними шестигранниками с помощью уголка С.

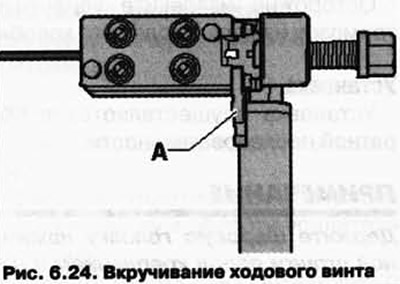

Вкрутите ходовой винт до упора в приспособление (рис. 6.24).

Вкрутите ходовой винт до упора в приспособление (рис. 6.24).


Выкрутите ходовой винт в первоначальное положение.


Крест-накрест ослабьте винты с внутренними шестигранниками.

Извлеките тормозной трубопровод из приспособления, очистите и проверьте трубопровод и развальцовку.

Промойте установленный на автомобиле тормозной трубопровод.

[Оригинал текста можно найти на портале: VWmanual.ru]

Подключите устройство для заправки и прокачки тормозной системы VAS 5234, надеть на развальцованный конец трубопровода шланг ёмкости для прокачки и включить на короткое время устройство для заправки и прокачки тормозной системы VAS 5234, чтобы тормозная жидкость смыла опилки.

Продуйте сжатым воздухом устанавливаемый трубопровод.

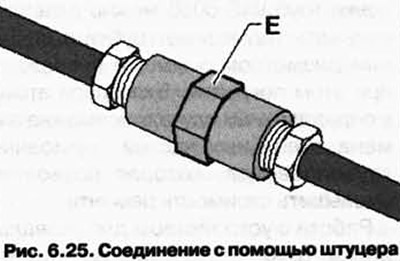

Соедините тормозные трубопроводы с помощью штуцера Е (рис. 6.25).

Соедините тормозные трубопроводы с помощью штуцера Е (рис. 6.25).


Закрепите трубопроводы тормозной системы.

Прокачайте тормозной системы.

Снятие и установка тормозных колодок.

Снятие



Пометьте тормозные колодки, если они будут использоваться повторно. Они должны быть установлены обратно на свои места, иначе возникнет неравномерность распределения тормозных сил между колёсами.

Снимите колеса.

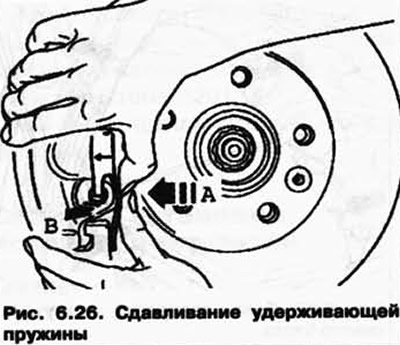

Сдавите удерживающую пружину в направлении стрелки А, пока на нее можно будет надавливать из отверстия в направлении стрелки В (рис. 6.26).


Сдавите удерживающую пружину в направлении стрелки А, пока на нее можно будет надавливать из…

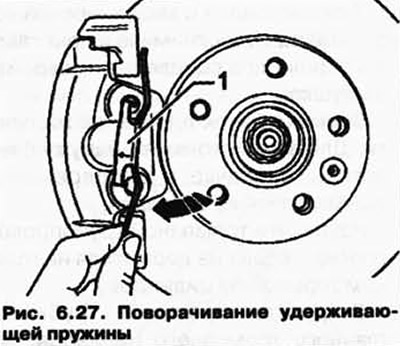

Поверните удерживающую пружину 1 по часовой стрелке, пока ее нельзя будет извлечь из верхнего отверстия (рис. 6.27).

Поверните удерживающую пружину 1 по часовой стрелке, пока ее нельзя будет извлечь из верхнего…


Отсоедините штекерное соединение 1 индикатора износа тормозных колодок, снимите колпачок 2 и снимите кабель индикатора износа тормозных колодок (рис. 6.28).

Отсоедините штекерное соединение 1 индикатора износа тормозных колодок, снимите колпачок 2 и…


Извлеките кабель индикатора тормозных колодок из держателя 3 на тормозном суппорте.

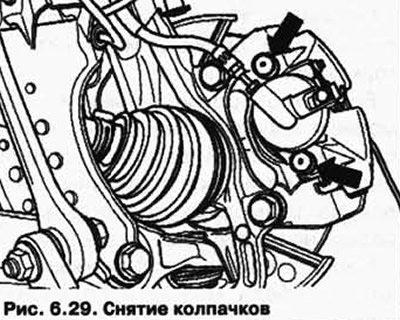

Снимите колпачки (рис. 6.29).

Снимите колпачки (рис. 6.29).

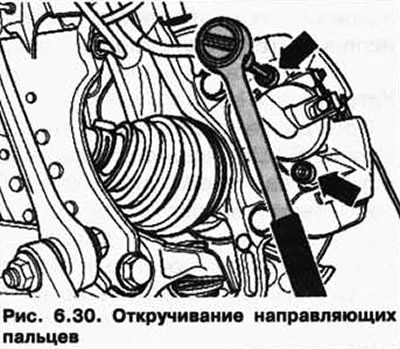

Открутите и извлеките оба направляющих пальца из тормозной скобы (рис. 6.30).

Открутите и извлеките оба направляющих пальца из тормозной скобы (рис. 6.30).


Снимите тормозной суппорт и укрепить его проволокой так, чтобы он своим весом не давил на тормозной шланг и не повредил его.

Извлеките тормозные колодки.

ВНИМАНИЕ: Не продувайте тормозную систему сжатым воздухом. При этом возникает вредная для здоровья пыль.


Очистите опорную поверхность тормозных колодок в скобе-держателе, удалите коррозию.

Очистите тормозной суппорт (удалите остатки клея) - клейкая поверхность должна быть сухой и чистой.

Для очистки тормозного суппорта используйте только спирт.

Установка



Прежде чем вдавливать поршни в цилиндр с помощью специального устройства, необходимо откачать тормозную жидкость из бачка. Иначе в случае долива жидкости она может вытечь и вызвать повреждения.

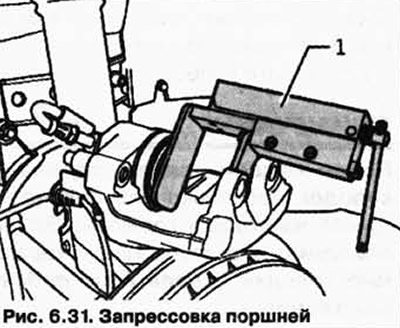

Вдавите поршни с помощью инструмента Т10145 1 (рис. 6.31).

Вдавите поршни с помощью инструмента Т10145 1 (рис. 6.31).

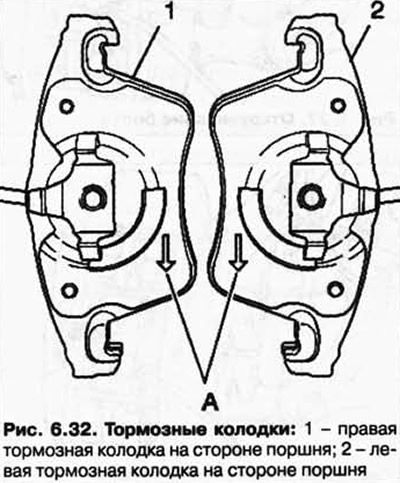

ПРИМЕЧАНИЕ: Внутренние тормозные колодки (на стороне поршней) устанавливаются для определенного направления движения, поэтому на них следует нанести маркировку.


ПРИМЕЧАНИЕ: Внутренние тормозные колодки (на стороне поршней) устанавливаются для определенного…


В установленном состоянии стрелка А на обратной стороне тормозной колодки должна показывать вниз (в направлении вращения тормозного диска).

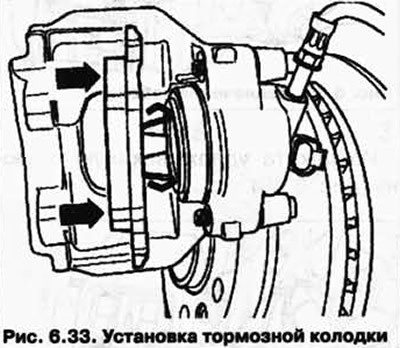

Установите тормозную колодку с удерживающими пружинами в поршень (рис. 6.33).

Установите тормозную колодку с удерживающими пружинами в поршень (рис. 6.33).


Снимите защитную пленку с опорной пластины наружной тормозной колодки.

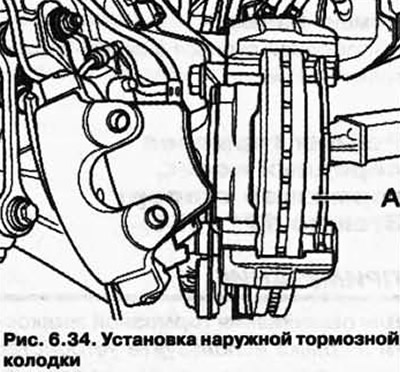

Установите наружную тормозную колодку А в скобу-держатель (рис. 6.34).

Установите наружную тормозную колодку А в скобу-держатель (рис. 6.34).


При установке тормозного суппорта следите за тем, чтобы тормозная колодка не приклеилась к тормозному суппорту до достижения правильного монтажного положения.

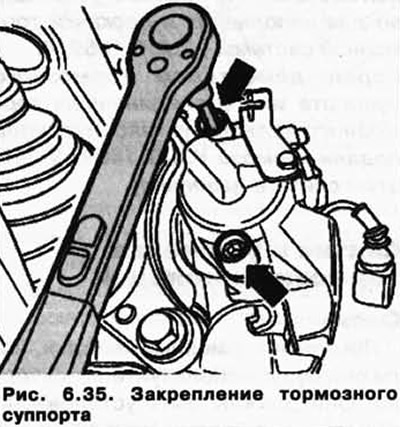

Закрепите тормозной суппорт двумя направляющими болтами на скобе-держателе (рис. 6.35).


Закрепите тормозной суппорт двумя направляющими болтами на скобе-держателе (рис. 6.35).


Установите оба колпачка.

Соедините штекеры 1 индикатора износа тормозных колодок в держателе на корпусе колесного подшипника (рис. 6.28).

Закрепите кабель индикатора износа тормозных колодок с колпачком 2 на прокачном штуцере держателем 3 на тормозном суппорте.

Установите удерживающую пружину в верхнее отверстие, затем поверните по часовой стрелке (рис. 6.27).

Установите нижнюю удерживающую пружину на скобу-держатель.

Затем нажмите на удерживающую пружину сначала в направлении стрелки А и затем одновременно в отверстие тормозного суппорта в направление стрелки В (рис. 6.26).

Установите колёса.

ПРИМЕЧАНИЕ: После каждой замены тормозных колодок несколько раз сильно нажмите на педаль тормоза. Это необходимо для того, чтобы тормозные колодки заняли свое рабочее положение.


После замены колодок проверьте уровень тормозной жидкости.

Момент затяжки



Тормозной суппорт к скобе-держателю: 30 Нм.
