Снятие
Снимите обивку на стороне водителя.
Извлеките выключатель сигналов торможения/выключатель педали тормоза.
Отверните держатель выключателя стоп-сигналов.
Отсоедините педаль тормоза от усилителя тормозов.

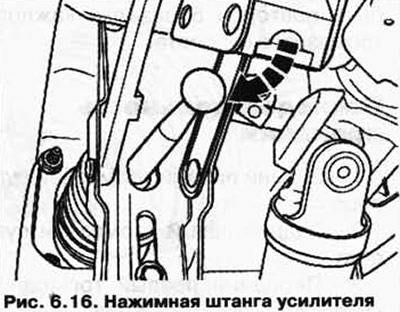

Снимите опору на кронштейне, через который проходит нажимная штанга усилителя (рис. 6.16).
Снимите обшивку водоотводящего короба.
Снимите уплотнение моторного отсека и планку в области усилителя тормозов.
Снимите стенку с водоотводящего короба.
Снимите штекер с датчика давления в тормозной системе.
Снимите штекер с датчика предупредительного индикатора поплавка.
Отверните провод на «массу» от точки «массы» на кузове за электрической коробкой, снимите кабельный жгут за усилителем тормозов с держателя и отложите его в сторону.
Извлеките коммутационный блок слева в водоотводящем коробе из крепления и отложите его как можно дальше в сторону (рис. 6.17).
Положите в водоотводящий короб в области главного тормозного цилиндра достаточное количество не оставляющих волокон тряпок.
Откачайте максимальное количество тормозной жидкости с помощью устройства для наполнения и прокачки VAS 5234 или устройства для наполнения и прокачки V.A.G 1869/ 4 из бачка тормозной жидкости.
У автомобилей с механической коробкой передач снимите шланг главного цилиндра сцепления и закройте заглушкой.
Снимите бачок тормозной жидкости. Для этого отожмите наружу фиксаторы на бачке и одновременно выньте бачок из заглушки.
Извлеките тормозной трубопровод спереди слева из держателя на главном тормозном цилиндре.
Открутите тормозные трубки от главного тормозного цилиндра, закройте тормозные трубки с помощью заглушек 1Н0 698 311 А.
Оригинал можно найти на: vwmanual.ru
Открутите гайки на главном тормозном цилиндре.
Осторожно снимите главный тормозной цилиндр с усилителя тормозов.
Снимите потенциометр хода мембраны.
Снимите вакуумный шланг с усилителя тормозов.
Извлеките тормозные трубопроводы из тройного держателя на усилителе тормозов.
Отсоедините тормозной трубопровод спереди слева в колесной нише спереди слева.
Отверните гайки на усилителе тормозов (рис. 6.18).
Осторожно извлеките усилитель тормозов из водоотводящего короба.
Установка
Установка осуществляется в обратной последовательности.
ПРИМЕЧАНИЕ: Держите шаровую головку нажимной штанги перед креплением и нажмите на педаль тормоза в направлении усилителя тормозов таким образом, чтобы шаровая головка защелкнулась со слышимым щелчком.
После установки прокачайте тормозную систему и сцепление.
После прокачки тормозной системы необходимо выполнить базовую настройку датчика давления в тормозной системе G201.
VAS 5051 подключите и выберете функцию.
Отрегулируйте датчик сигнала торможения/выключателя педали тормоза.
