Zadná náprava
1. Špirálová pružina; 2. Pružinová podpora; 3. Štít brzdového mechanizmu; 4. Brzdová vačka; 5. Tlmič nárazov; 6. Kĺb riadenia; 7. Regulátor brzdnej sily; 8. Kladina; 9. Vonkajšia gumená podpera

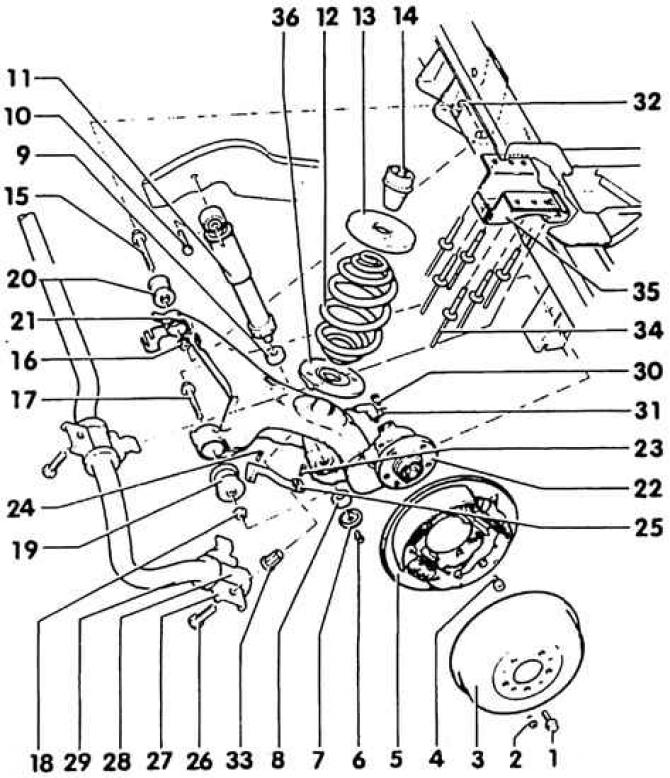

Odpruženie zadného kolesa
1. Skrutka kolesa, 160 Nm; 2. Zaisťovacia skrutka, 5 Nm; 3. Brzdový bubon; 4. Skrutka, 150 Nm; 5. Štít brzdového mechanizmu; 6. Skrutka, 45 Nm; 7. Podložka; 9. Spodná gumená podpera; 10. Skrutka, 100 Nm; 11. Tlmič nárazov; 12. Špirálová pružina; 13. Pružinová podpora; 14. Pufer; 15. Šesťhranná skrutka M12x1,5x108; 16. Matica, 100 Nm; 17. Šesťhranná skrutka M14x1,5x112; 18. Matica, 160 Nm; 19. Vonkajšia gumená podpera; 20. Vnútorná gumená podpera; 21. Kĺb riadenia; 22. Ložisko kolesa; 23. Šesťhranná skrutka, 7 Nm; 24. Samorezná skrutka, 7 Nm; 25. Držiak lanka ručnej brzdy; 26. Skrutka, 30 Nm; 27. Svorka; 28. Gumená podpera; 30. Skrutka, 10 Nm; 31. Senzor rýchlosti (len pre autá s ABS); 32. Nosná konzola; 33. Slepá nitovacia matica; 34. Slepý nit; 35. Nosná konzola; 36. Gumová doska
