Držiak na sedadlo bez rámu
1. Šesťhranná skrutka; 2. Skrutka s vnútorným šesťhranom; 3. Mechanizmus nastavenia; 4. Pneumatiky; 5. Spona bezpečnostného pásu
V závislosti od výbavy sú namontované rôzne predné sedadlá:
- otočné sedadlá bez rámu;
- neotáčavé sedadlá s rámom alebo bez rámu;
- sedadlo vedľa vodiča môže byť vyrobené vo forme dvojmiestnej lavice alebo sklápacích sedadiel.
Demontáž sedadiel bez rámu (rotujúce alebo nerotujúce)
1. Odstráňte imbusovú skrutku (2) (veľkosť kľúča 5 mm) vnútorné vedenie sedadla (cm. kresba Držiak na sedadlo bez rámu).
2. Uvoľnite mechanizmus nastavenia sedadla a vyberte sedadlo z vodidiel (3) v smere šípky.
3. Po vybratí z vodidla (4) sa vysunie aj spona bezpečnostného pásu (5).
Pozor! Pri montáži utiahnite imbusovú skrutku momentom 15 Nm.
Demontáž sklápacieho sedadla spolujazdca
1. Odstráňte 4 šesťhranné skrutky a vyberte skladacie sedadlo.
2. Pri montáži utiahnite skrutky momentom 45 Nm.

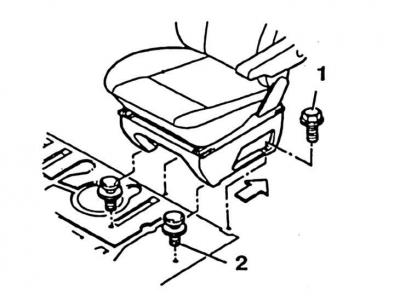

Demontáž jednotlivých sedadiel z rámu
1. Ak je vo výbave, vyberte pomocnú batériu spod sedadla.
2. Odskrutkujte zadné skrutky (1). Odstráňte sedadlo zo zadnej časti prstov (2).
Pozor! Pri montáži utiahnite šesťhranné skrutky momentom 45 Nm a čapy momentom 30 Nm.

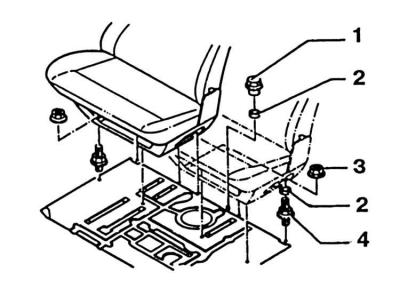

Demontáž dvojitého sedadla spolujazdca
1. Odskrutkujte 5 šesťhranných matíc (3).
Pozor! Dištančné podložky (2) sa inštalujú iba do strojov s delenou stenou, aby sa zabezpečil voľný priechod medzi operadlom sedadla a delenou stenou. Dištančná matica (1) sa montuje len do vozidiel s pravostranným riadením. Uťahovacie momenty šesťhrannej matice (3) a poistnej skrutky (4) – 45 Nm.
2. Odstráňte susedné sedadlo.
