Zadná lavica — demontáž a montáž (VW Transporter T4)

Zadná lavica zaberá celú šírku auta. V dvojkajutových vozidlách je pod lavicou schránka na náradie. V tomto prípade môžete odstrániť iba samotný povrch sedadla.

Odstránenie bežnej lavice na sedenie

1. Odistite operadlo lavice a sklopte ju späť na sedadlo.

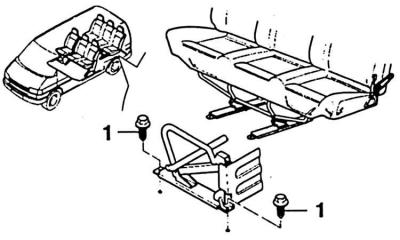

2. Odistite lavicu a nakloňte ju dopredu, teraz sú viditeľné upevňovacie skrutky.



3. Odskrutkujte šesťhranné skrutky (1) a vyberte trojmiestnu lavicu zo stroja.

Inštalácia

Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.

Pozor! Pri montáži utiahnite šesťhranné skrutky na krútiaci moment 35 Nm.

Demontáž lavicového sedadla z dvojkajutového vozidla

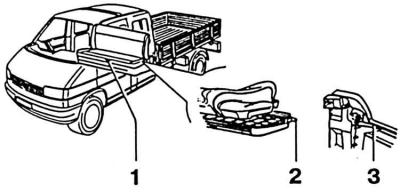

1. Odistite zadnú lavicu (1) zaisťovacou pákou a zdvihnite ju.

2. Potiahnite lavicu dopredu, kým sa nezastaví.

3. Zdvihnite lavicu na jednej strane, kým vodiace kolíky (2) nezapadnú do horného článku. V tejto polohe je lavica pritlačená k vonkajšej strane stroja.



4. Nadvihnite opačnú stranu lavice z prahu konzoly sedadla a vyberte lavicu diagonálne z konzoly sedadla (3).
