НАПОМЕНА: За испуштање кочионе течности из резервоара користите МС 5234 уређај за пуњење и одзрачивање кочионог система или ВАГ 1869/4 уређај за пуњење и одзрачивање кочионог система. Пре демонтаже кочионе чељусти или одвајања кочионог црева, уградите граничник педале кочнице ВАГ 1869/2 (истовремено смањити притисак).
Уклањање кочионих плочица
Означите кочионе плочице ако ће се поново користити. Морају се поставити назад на своја места, иначе ће доћи до неравномерне расподеле силе кочења између точкова.
Уклоните точкове.

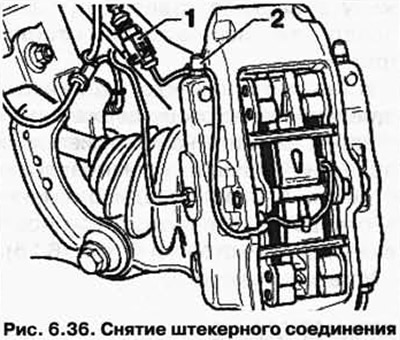

Одвојите утикач 1 индикатора истрошености кочионих плочица (пиринач. 6.36).
Скините поклопац 2 и уклоните кабл индикатора истрошености кочионих плочица.

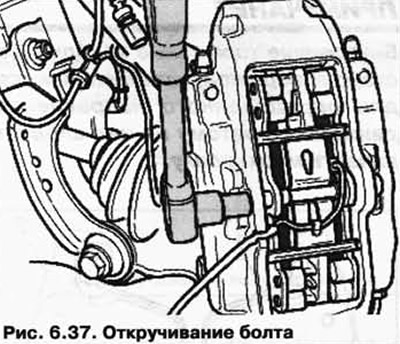

Уклоните вијак (пиринач. 6.37).

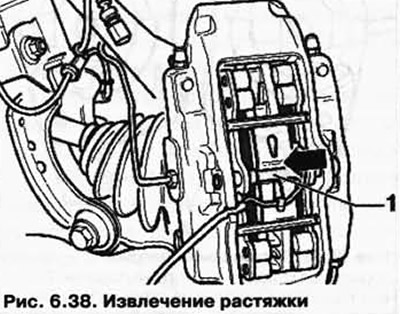

Притисните опругу за задржавање и истовремено скините подупирач 1 (пиринач. 6.38).

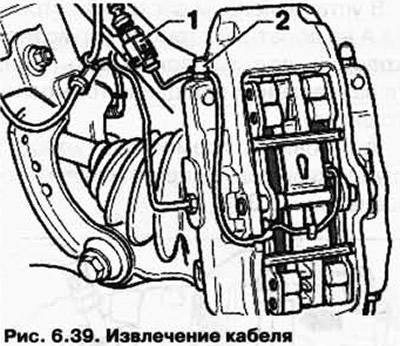

Уклоните кабл индикатора истрошености кочионих плочица из кућишта кочионе чељусти и опруге 1 (пиринач. 6.39).

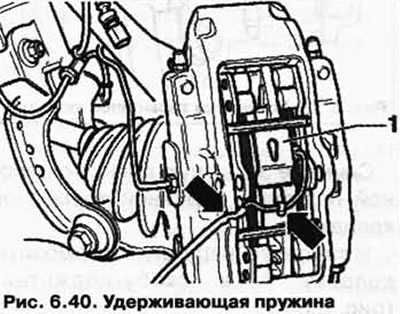

Уклоните опругу за задржавање (пиринач. 6.40).
Пре исцеђивања кочионих плочица, потребно је испумпати кочиону течност из резервоара. Ако се кочиона течност долива како се кочионе плочице троше, то ће помоћи да се избегне цурење течности и настало оштећење.
Притисните кочионе плочице са кочионог диска и уклоните их из кочионе чељусти.
Замените кочионе плочице ако је потребно. Пажљиво уклоните контактни сензор са каблом индикатора истрошености кочионих плочица са кочионих плочица и проверите да ли постоје оштећења.
Неоштећена контактна сонда и каблови се могу користити касније.
Очистите чељуст.
За чишћење кочионе чељусти користите само алкохол.
Уградња кочионих плочица
Пре притискања клипова у цилиндар помоћу посебног уређаја, потребно је испумпати кочиону течност из резервоара. Ако се кочиона течност долива како се кочионе плочице троше, то ће помоћи да се избегне цурење течности и настало оштећење. Истисните клипове.
Пажљиво инсталирајте контактни мерач кабла индикатора истрошености кочионих плочица у нове кочионе плочице.
Уградите кочионе плочице у кочиону чељуст.
Уградите опругу 1 (пиринач. 6.40).
Инсталирајте кабл индикатора истрошености кочионих плочица испод држача опруге у кућишту кочионе чељусти.
Притисните опругу за задржавање надоле и притисните држач 1 док се не заустави (пиринач. 6.39).
Уверите се да бочне крајње површине држача правилно леже у кућишту кочионе чељусти тако да се не могу окретати.
Затегните вијак (пиринач. 6.37).
Повежите утикаче 1 индикатора истрошености кочионих плочица у држач на кућишту лежаја точка (пиринач. 6.36).
Причврстите кабл индикатора истрошености кочионих плочица са поклопцем 2 на вентил за одзрачивање.
Инсталирајте точкове.
НАПОМЕНА: Након сваке замене кочионих плочица, снажно притисните папучицу кочнице неколико пута. Ово је неопходно како би кочионе плочице заузеле свој радни положај. Након замене плочица, проверите ниво кочионе течности.
Обртни момент
Шестоугаони вијак за истезање: 30 Нм.
