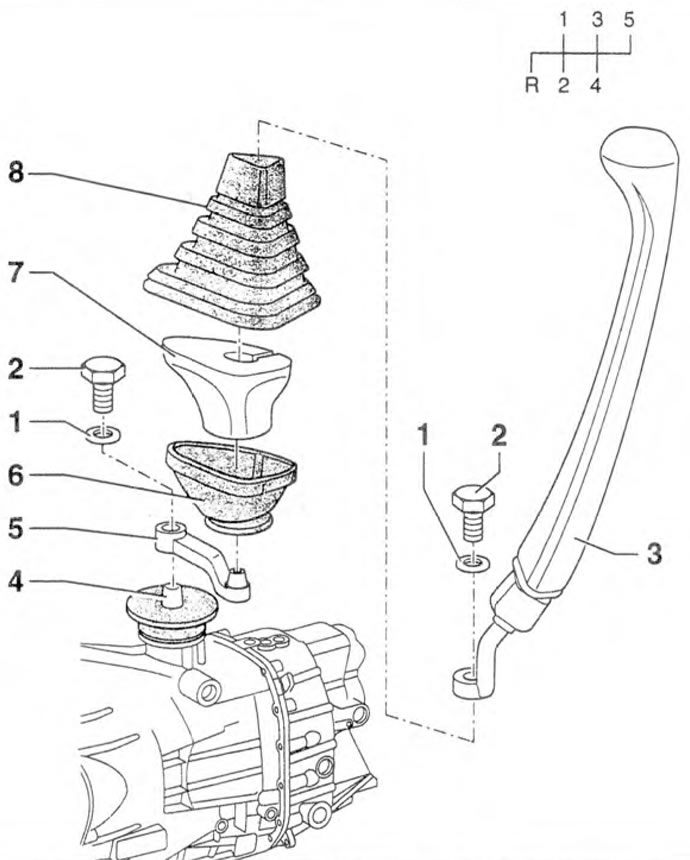

Рис. 5.10. Рычаг переключения передач: 1 - Шайба; 2 - Болт; 3 - Рукоятка рычага переключения передач; 4 - Рычаг переключения передач; 5 - Дополнительный рычаг; 6,8- Защитные чехлы; 7 - Изоляция.
Снятие
1. Отсоедините защитный чехол 2 на рычаге 1 и открутите болт 3 с шайбой 4 (рис. 5.11).

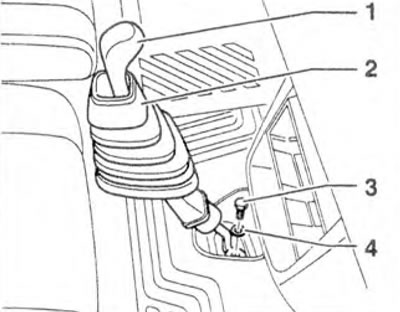

Рис. 5.11. Отсоедините защитный чехол 2 на рычаге 1 и открутите болт 3 с шайбой 4.
(Смотрите оригинал статьи на ресурсе: «VWmanual.ru»)
2. С помощью съемника 2041 отсоедините рычаг 1 от рычага переключения передач на коробке передач или дополнительного рычага (рис. 5.12).

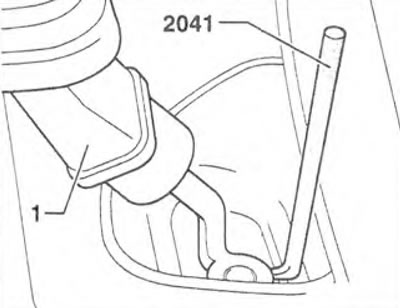

Рис. 5.12. С помощью съемника 2041 отсоедините рычаг 1 от рычага переключения передач на коробке передач или дополнительного рычага.
Установка
3. Установка проводится в порядке, обратном снятию. Затяните болт крепления рычага до 63 Нм.
Регулировка
4. Снимите защитный чехол и изоляцию.
5. Открутите болт (стрелка) (рис. 5.13).

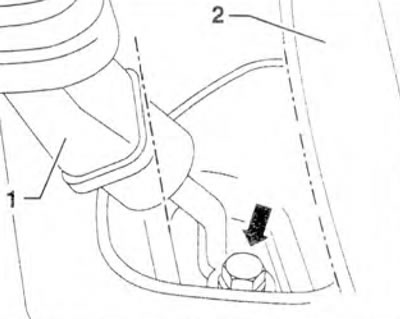

Рис. 5.13. Открутите болт (стрелка).
6. С помощью съемника 2041 отсоедините рычаг 1 от рычага переключения передач на коробке передач или дополнительного рычага (рис. 5.12).
7. Установите край рычага 1 и край центральной консоли 2 параллельно друг к другу (рис. 5.13). Затяните болт (стрелка) и закрепите защитный чехол с изоляцией.
