Система рециркуляции отработавших газов (BGU) (Фольксваген Кадди 3 2003-2010 / Бензиновые двигатели 1.6 л / Система питания и выхлопа)

На двигатели всех исполнений (отвечающие различным нормам токсичности) устанавливаются все компоненты (например клапан рециркуляции ОГ). Однако не во всех исполнениях все эти компоненты используются и управляются. При комплектации выпускной системы, обозначенной кодом комплектации (PR.-Nummer) 0GV (норма токсичности Евро 2), клапан рециркуляции ОГ не может быть адаптирован.т.к.программноеобеспечение не поддерживает соответствующую функцию. Коды комплектаций перечислены на стикере с данными по автомобилю.

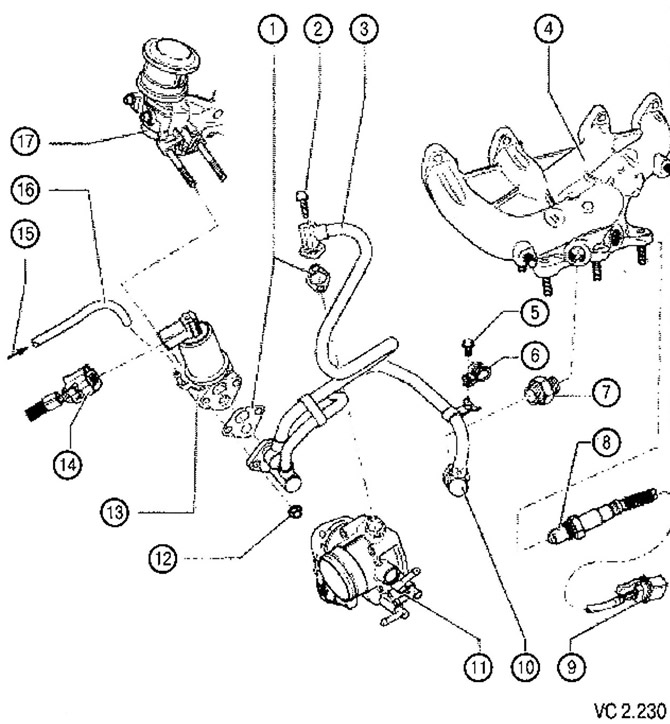

Перечень деталей и узлов приемной системы рециркуляции ОГ с технологическими замечаниями по ремонту к рисунку VC2.230:
1. Прокладка:
- при сборке заменить новой.
2. Винт крепления соединительной трубки к корпусу дроссельной заслонки: 10 Нм.
3. Соединительная трубка.
4. Выпускной коллектор.
5. Винт крепления: 4 Нм.
6. Кронштейн хомута жгута проводов лямбда-зонда, установленного до катализатора.
7. Соединительный резьбовой патрубок: 80 Нм.
8. Лямбда-зонд (G39): 55 Нм.
9. Разъем 6-контактный.
10. Наконечник соединительной трубки: 60 Нм.
11. Блок дроссельной заслонки (J338).
12. Гайка крепления соединительной трубки к клапану рециркуляции ОГ: 25 Нм.
13. Клапан рециркуляции ОГ (N18) с потенциометром системы рециркуляции ОГ (G212) при замене стереть адаптационные значения и заново адаптировать блок управления двигателя.
14. Разъем 6-контактный.
15. От воздушного фильтра.
16. Шланг вентиляции.
17. Соединительный патрубок с комбинированным клапаном:
- кронштейн клапана (N18) рециркуляции ОГ.
