2. Нажмите «08» для выбора функции «Чтение блока измеренных значений» и подтвердите нажатием кнопки «Q». На дисплее должна отобразиться следующая информация:
3. Нажмите «001» для выбора функции «Группа 1 дисплея» и нажмите «Q». На дисплее должна отобразиться следующая информация:

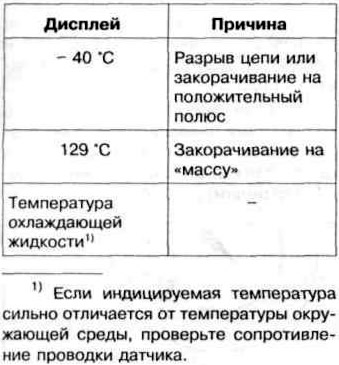

4. Прочитайте температуру входящего воздуха в поле 2 дисплея.
Продолжение проверки при -40°C

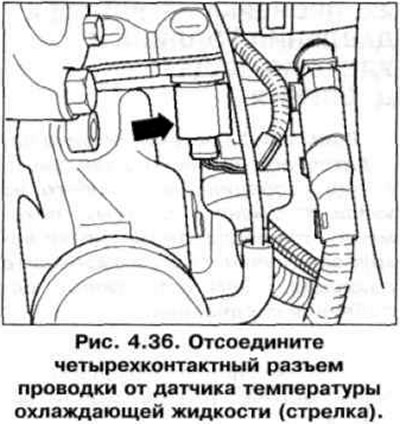

5. Отсоедините четырехконтактный разьем проводки от датчика температуры охлаждающей жидкости (стрелка) (рис. 4.36).
6. Прошунтируйте контакты 3 и 4 разъема проводки, используя вспомогательные провода от тестера V.A.G 1594, и наблюдайте за показаниями на дисплее (рис. 4.37).
На дисплее 129°C:
- нажмите «→»;
- нажмите «06» для выбора функции «Завершение вывода» и подтвердите нажатием кнопки «Q»;
- выключите зажигание;
- замените датчик температуры охлаждающей жидкости.
На дисплее -40°C:
- нажмите «→»;
- нажмите «06» для выбора функции «Завершение вывода» и подтвердите нажатием кнопки «Q»;
- выключите зажигание;
- присоедините тестер V.A.G 1598/ 31 к жгуту проводов блока управления двигателем (слева в моторном отсеке) (рис. 4.32). Блок управления должен оставаться отсоединенным;
- проверьте провод между тестером и разъемом на разрыв цепи: гнездо 93 тестера и контакт 3, гнездо 108 тестера и контакт 4 (рис. 4.34). Заданное значение: макс. 1.5 Ом.
- проверьте провода на замыкание на положительный полюс. Заданное значение: ∞ Ом.
7. Если в проводах не обнаружено неисправности, тогда замените датчик температуры охлаждающей жидкости.
Продолжение проверки при 129°C
8. Отсоедините четырехконтактный разъем проводки от датчика температуры охлаждающей жидкости (стрелка) (рис. 4.36).
На дисплее -40°C:
- нажмите «→»;
- нажмите «06» для выбора функции «Завершение вывода» и подтвердите нажатием кнопки «Q»;
- выключите зажигание;
- замените датчик температуры охлаждающей жидкости.
На дисплее 129°C:
- нажмите «→»;
- нажмите «06» для выбора функции «Завершение вывода» и подтвердите нажатием кнопки «Q»;
- выключите зажигание;
- присоедините тестер V.A.G 1598/ 31 к жгуту проводов блока управления двигателем (слева в моторном отсеке) (рис. 4.32). Блок управления должен оставаться отсоединенным:
- проверьте провод между тестером и разъемом на разрыв цепи: гнездо 93 тестера и контакт 3. гнездо 108 тестера и контакт 4 (рис. 4.34). Заданное значение: макс. 1.5 Ом.
- проверьте провода на замыкание на положительный полюс Заданное значение: ∞ Ом.
9. Если в проводах не обнаружено неисправности, тогда замените датчик температуры охлаждающей жидкости.
