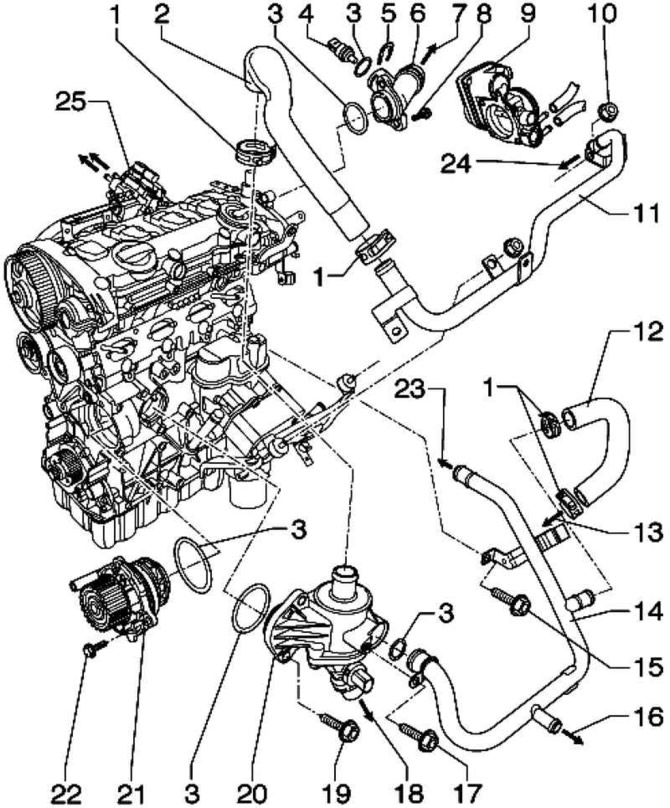

Рис. 2.186. Компоненты системы охлаждения (двигатели с буквенным обозначением BLX, BLY, BLR): 1 – пружинные хомуты; 2 – соединительный шланг; 3 – уплотнительное кольцо; 4 – датчик температуры охлаждающего средства; 5 – крепежная скоба; 6 – присоединительный патрубок; 7 – к радиатору сверху; 8 – болт 10 Н·м; 9 – модуль управления дроссельной заслонки ; 10 – болт 15 Н·м; 11 – трубка подачи охлаждающей жидкости; 12 – соединительный шланг; 13 – к масляному радиатору; 14 – труба охлаждающего средства; 15 – болт 15 Н·м; 16 – к расширительному бачку; 17 – болт 10 Н·м; 18 – шланг к радиатору внизу; 19 – болт 15 Н·м; 20 – корпус распределителя охлаждающей жидкости; 21 – насос охлаждающего средства; 22 – болт 15 Н·м; 23 – к теплообменнику обогрева; 24 – к шлангу охлаждающего средства радиатора сверху; 25 – клапан системы рециркуляции ОГ

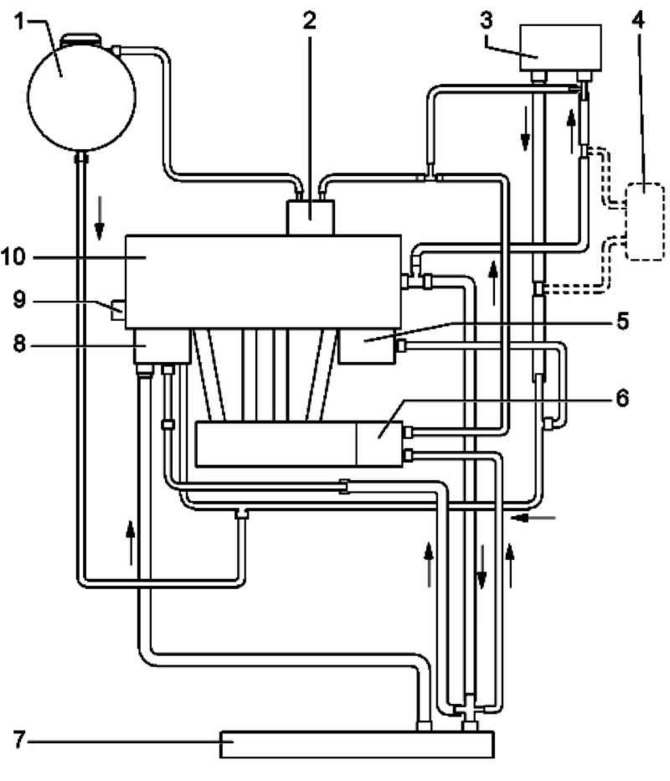

Рис. 2.187. Схема подключения шлангов системы охлаждения (двигатели с буквенным обозначением BLX, BLY, BLR): 1 – расширительный бачок; 2 – клапан системы рециркуляции ОГ; 3 – теплообменник отопителя; 4 – охладитель трансмиссионного масла; 5 – охладитель масла; 6 – модуль управления дроссельной заслонки ; 7 – радиатор; 8 – корпус распределителя охлаждающей жидкости с термостатом для охлаждения двигателя по алгоритму ; 9 – насос охлаждающего средства; 10 – головка цилиндра/ блок цилиндров
Примечание: Для утилизации или повторного использования охлаждающую жидкость следует сливать в чистую емкость.
Примечание: Соблюдайте правила утилизации.
Откройте крышку расширительного бачка системы охлаждения.
Снимите шумоизоляционный экран.
Разблокируйте быстроразъемную соединительную муфту и отсоедините водяной шланг от радиатора.
Дополнительно отсоедините водяной шланг от нижнего патрубка и слейте оставшуюся охлаждающую жидкость.
