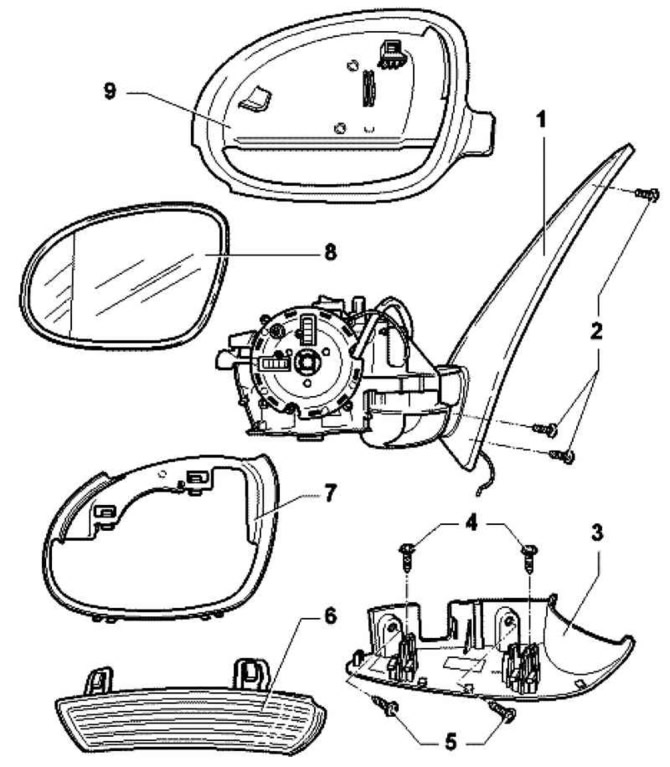

Рис. 8.7. Компоненты наружного зеркала заднего вида: 1 – основание зеркала; 2 – винт; 3 – элемент крепления; 4 – винт; 5 – винт; 6 – боковой указатель поворота; 7 – накладка; 8 – зеркальное стекло; 9 – корпус зеркала
Примечание: Описание снятия и установки приведено только для левого зеркала. Снятие и установка правого зеркала выполняются аналогично.
Примечание: На рисунке изображен монтаж на левой стороне. Монтаж на правой стороне проводится по аналогии.
Снятие
Заклейте края корпуса 1 клейкой лентой на текстильной основе для защиты лакокрасочного покрытия.
Вдавите стекло зеркала 2 внизу в корпус зеркала 1.

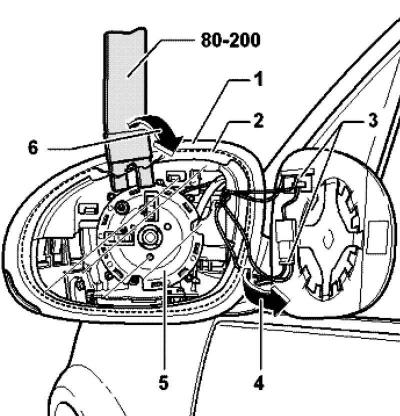

Рис. 8.8. Выпрессовка стекла зеркала
Выпрессуйте стекло зеркала 2 с помощью монтажного рычага из держателя 5 и корпуса 1 (рис. 8.8).
Поверните стекло зеркала 2 в сторону 4 и снимите штепсельные контакты 3 электрического затемнения и обогрева зеркала на задней стороне стекла 2 (рис. 8.8).
Установка
Соедините штепсельные контакты обогрева на стекле зеркала.
Запрессуйте стекло по центру на держатель в корпусе.
При фиксации должен быть слышен щелчок.
По окончании монтажа проверьте работоспособность.
