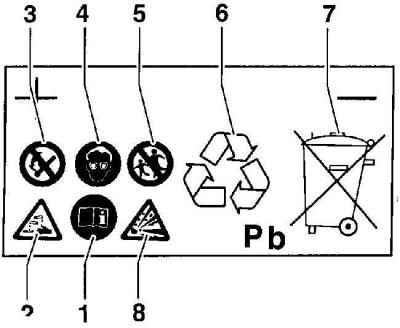

Расшифровка символов, нанесенных на этикетку аккумулятора
- 1 - При обслуживании аккумулятора необходимо соблюдать правила по технике безопасности, изложенные в руководстве по эксплуатации.
- 2 - В аккумуляторе имеется разъедающая кислота и необходимо соблюдать осторожность, чтобы кислота не пролилась из аккумулятора.
- 3 - Не пользуйтесь открытым огнем около аккумулятора.
- 4 - При работе с аккумулятором используйте защитные очки.
- 5 - Держите аккумулятор в месте, не доступном для детей.
- 6 - При утилизации аккумулятор сдавайте только в предназначенные для этого пункты.
- 7 - Не выбрасывайте аккумулятор вместе с бытовым мусором.
- 8 - Газы, выделяемые при зарядке аккумулятора взрывоопасны.

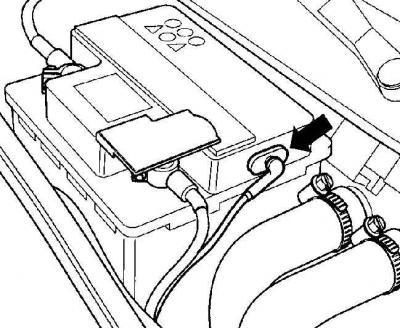

Подсоединение шланга для вывода газов с аккумулятора, образующихся при его работе

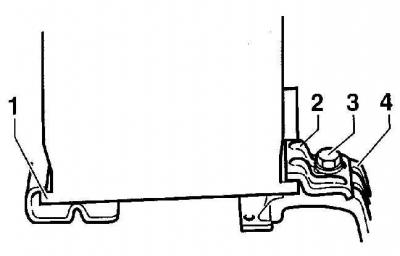

Элементы крепления аккумулятора
- 1 - опорный кронштейн,
- 2 - крепежная пластина,
- 3 - болт,
- 4 - кронштейн
Аккумулятор установлен в задней части моторного отсека у основания ветрового стекла.
Предупреждение: При отсоединении клемм аккумулятора в блоках памяти устройств управления стираются данные о записанных неисправностях, поэтому перед отсоединением клемм аккумулятора желательно обратиться в специализированную мастерскую для вызова из памяти записанных в нее неисправностей. После подсоединения клеммы аккумулятора необходимо активизировать и перепрограммировать стеклоподъемники с электрическим приводом, а также положение зеркал заднего вида и сидений.
Предупреждение: Также если в автомобиле установлен радиоприемник с кодом, то перед отсоединением клемм от аккумулятора, проверьте, что у Вас есть код для повторной активизации приемника. В противном случае ввести радиоприемник в эксплуатацию можно будет только на специализированной станции Фольксваген.
При установке нового аккумулятора необходимо использовать только аккумулятор с выводом газов, образующихся при работе аккумулятора, см. рис. Подсоединение шланга для вывода газов с аккумулятора, образующихся при его работе.
Снятие
1. Выключите зажигание.
2. Откройте капот.
3. Снимите отрицательную клемму с аккумулятора и переместите ее в сторону.

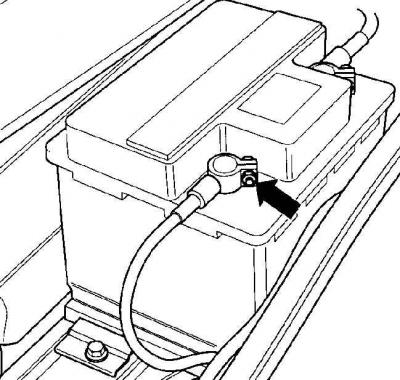

4. Снимите защитную крышку, ослабьте крепление и снимите положительную клемму с аккумулятора.

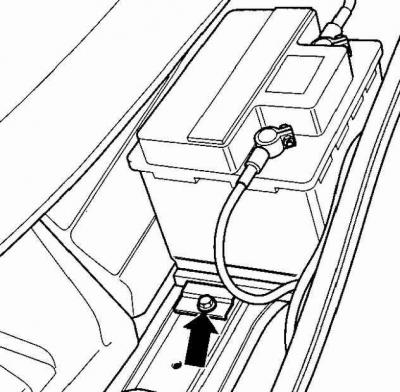

5. В нижней части аккумулятора отвинтите болт и снимите пластину крепления аккумулятора.
6. Переместите аккумулятор в сторону, при этом освободится крепление второй стороны аккумулятора, и извлеките аккумулятор из моторного отсека.
7. На аккумуляторе имеется наклейка с предупреждающими символами, см. рис. Расшифровка символов, нанесенных на этикетку аккумулятора.
Установка
Предупреждение: При установке аккумулято ра не пережмите шланг, предназначен ный для отвода газов, выделяющихся при работе аккумулятора. В трубопроводе отвода газов имеется клапан, который защищает аккумулятор от обратной вспышки.
1. Установите одну сторону аккумулятора на опорный кронштейн, см. рис. Элементы крепления аккумулятора.
2. Со второй стороны закрепите аккумулятор и привинтите ее болтом, затянув его моментом 20 Нм.
3. Проверьте надежность крепления аккумулятора, так как в противном случае срок службы аккумулятора может быть значительно уменьшен.
4. Подсоедините к аккумулятору сначала положительную клемму, а затем отрицательную и закрепите их, затянув гайки крепления моментом 5 Нм.
5. Если в автомобиле установлен радиоприемник с кодом, повторно перепрограммируйте его.
6. Установите время на часах.
7. Активизируйте стеклоподъемники с электрическим приводом.
7а. Закройте снаружи автомобиль через дверь водителя или дверь переднего пассажира. Проверьте, чтобы стекла и двери были надежно закрыты.
7б. Повторно закройте автомобиль ключом, при этом удерживайте ключ в закрытом положении как минимум одну секунду.
Предупреждение: Если имеется дефект электрических стеклоподъемником, то подсветка кнопок управления на двери будет мигать.
8. Активизируйте функцию запоминания положений наружных зеркал заднего вида и сидений.
8а. Откройте дверь водителя.
8б. Включите зажигание.
8в. Кнопками управления переместите сидение водителя вперед и вверх до упора.
8г. Кнопками управления наклоните спинку сидения водителя до упора вперед.
8д. Выключите зажигание.
