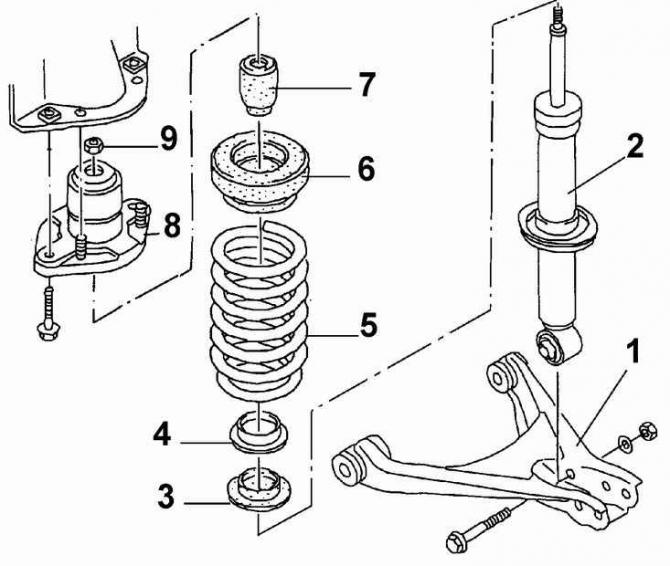

- 1 - нижний рычаг,
- 2 - амортизатор,
- 3 - опора пружины,
- 4 - резиновая проставка,
- 5 - пружина,
- 6 - верхняя опора пружины с защитным кожухом,
- 7 - буфер,
- 8 - верхняя опора,
- 9 - самоконтрящаяся гайка, 25 Нм
Предупреждение: Замена амортизатора 2 производится в сборе.
Предупреждение: Резиновая проставка 4 устанавливается на опору пружины.
Предупреждение: Верхняя опора пружины с защитным кожухом 6 состоит из двух деталей.
Предупреждение: При установке гайки 9 необходимо использовать новую гайку.
Моменты затягивания элементов задней подвески полноприводного автомобиля
- Зажим крепления стабилизатора к задней балке 25 Нм
- Стабилизатор к рычагу 50 Нм
- Рычаг задней подвески к крепежному элементу ступицы 70 Нм + довернуть на угол 90°
- Вернее крепление амортизационной стойки к кузову 45 Нм
- Нижнее крепление амортизационной стойки к рычагу 70 Нм + довернуть на угол 90°
- Суппорт тормоза 30 Нм
