Кронштейн цилиндра замка задней двери

Элементы крепления замка задней двери на моделях Универсал

• 1 - кронштейн цилиндра замка,
• 2 - гайка, 7 Нм,
• 3 - пластина ручки,
• 4 - ручка,
• 5 - прижимы,
• 6 - глухие гайки,
• 7 - основание номерного знака,
• 8 - тяга,
• 9 - замок задней двери,
• 10 - болт, 25 Нм,
• 11 - исполнительный двигатель системы центральной блокировки,
• 12 - исполнительный двигатель открывания замка задней двери,
• 13 - гайка, 7 Нм,
• 14 - рычаг

Предупреждение: Цилиндр замка можно снять с автомобиля только вместе с кронштейном 1.

Предупреждение: Установка глухих гаек 6 производится с помощью клещей VW-1765А для расклепывания глухих гаек.

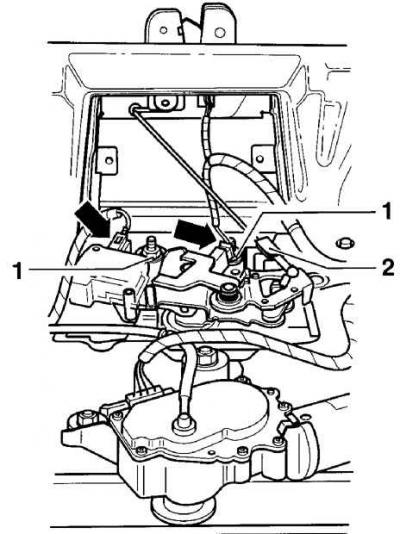

Снятие кронштейна цилиндра замка задней двери

• 1 - гайки,
• 2 - тяга

Стрелками указаны разъемы, которые необходимо отсоединить.

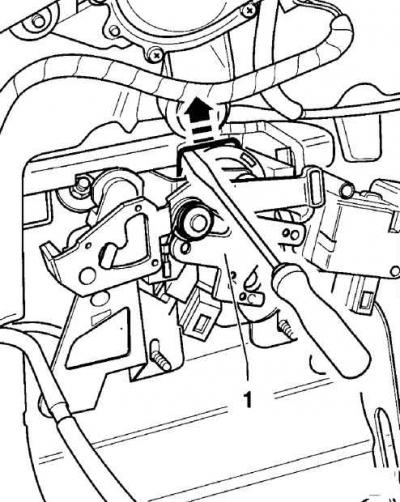

Использование отвертки для разжатия предохранительной скобы

• 1 - рычаг

Снятие

1. Снимите внутреннюю обивку задней двери.

2. Отсоедините электрические разъемы, показанные стрелками на рис. Снятие кронштейна цилиндра замка задней двери.

3. Снимите тягу привода замка задней двери.

4. Отвинтите гайки (1), см. рис. Снятие кронштейна цилиндра замка задней двери.

5. Используя лезвие отвертки, разожмите предохранительную скобу и удержите ее в этом положении, см. рис. Использование отвертки для разжатия предохранительной скобы.

6. Снимите с пластины ручки задней двери кронштейн с цилиндром замка.

Установка

1. Зафиксируйте предохранительную скобу.

2. Вставьте цилиндр замка в кронштейн.

3. Кронштейн с цилиндром замка установите на пластину ручки задней двери и закрепите их до четкой фиксации.

4. Привинтите гайки (1), см. рис. Снятие кронштейна цилиндра замка задней двери.

5. Установите тягу замка задней двери.

6. Подсоедините ранее отсоединенные электрические разъемы.

7. Установите внутреннюю обивку задней двери.
