Снятие и установка / регулировка двери

• 1 — дверь
• 2 — шарнир двери

Шарнир к двери привернут, вставлен в стойку А и застопорен потайным винтом.

• 3 — болт, 55 Нм
• 4 — крышка фиксатора двери

Самоклеящаяся, приклеивается стойке А.

• 5 — скоба
• 6 — стопорная гайка, 6,5 Нм
• 7 — фиксатор двери
• 8 — винт, 7 Нм
• 9 — оболочка
• 10 — стеклоподъемник
• 11 — винт, 7 Нм
• 12 — вставная втулка

Перед демонтажем стеклоподъемника: снять с оси стеклоподъемника щипцами.

• 13 — внутреннее уплотнение шахты оконного стекла

Насажено на закраину.

• 14 — наружное уплотнение шахты оконного стекла

Насажено на закраину.

• 15 — передняя направляющая оконного стекла

Снимается с рамы двери вниз.

• 16 — оконное стекло
• 17 — внутренняя направляющая оконного стекла
• 18 — наружная направляющая оконного стекла

Пристегнута к раме двери, при да монтаже повреждается.

• 19 — крышка
• 20 — направляющая стеклоподъемника задняя

Снятие

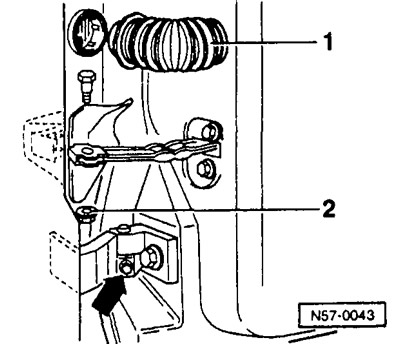

С 10/93: отсоединить многоконтактный штекер «1» системы центрального запирания/электрического стеклоподъемника. У более старых автомобилей снять облицовку двери и провод.


Отвернуть гайку «2» и вытащить палец.

Вывернуть потайной винт (стрелка) из верхнего и нижнего шарниров.

Поднять дверь вверх из уголков шарниров.

Установка

Вставить сверху дверь и застопорить новыми потайными винтами. Если применяются винты, бывшие в употреблении, то предварительно очистить резьбу проволочной щеткой и обработать средством против отворачивания VW AMV 19700001.

Гайку «2» затянуть моментом 7 Нм.

Подсоединить штекер системы центрального запирания/электрического стеклоподъемника.

Регулировка

Регулировка необходима в случае, если устанавливается новая дверь.
При регулировке необходимо обязательно обеспечить одинаковые по всему периметру зазоры и параллельность по отношению к прилегающим деталям.

Для регулировки двери отпустить болты «3» и соответствующим образом выровнять дверь у шарнира в пределах увеличенных отверстий под болты.

Подогнать дверь к контуру кузова. При этом вдавленные пояски на двери должны совпасть с вдавленными поясками на крыле.

Для уменьшения шума ветра сдвинуть дверь внутрь или наружу так, чтобы ее поверхность совпадала с поверхностью переднего крыла. Допускается утопание двери внутрь по отношению к поверхности переднего крыла не более, чем на 1 мм.

Затянуть болты моментом 55 Нм.

В задней зоне дверь необходимо регулировать у запорного пальца. Для этого запорный палец отпустить настолько, чтобы его можно было перемешать с некоторым усилием. Дверь закрыть и выровнять. После этого дверь осторожно открыть и запорный палец затянуть.
