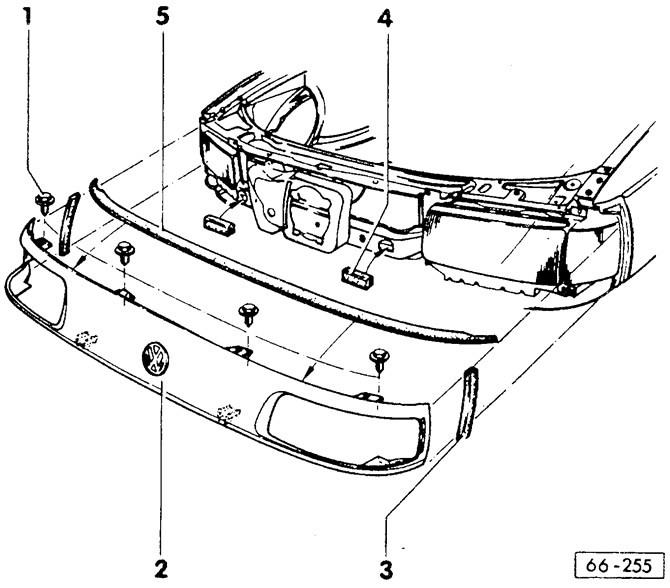

Модели автомобилей до 9/93
- 1 — болт, 5 Нм
- 2 — передняя облицовка
Вывернуть болты с шестигранными головками -1 — и снять переднюю облицовку с балки замка наискось вверх, вытаскивая ее с удерживающими выступами.
- 3 — защитная деталь кромки крыла
Перед установкой передней облицовки проверить прочность крепления защитной детали.
- 4 — защитная деталь кромки балки замка
Перед установкой передней облицовки проверить прочность крепления защитной детали.
- 5 — уплотнительная прокладка
Для замены снять переднюю облицовку. Уплотнительная прокладка снабжена зажимным профилем.

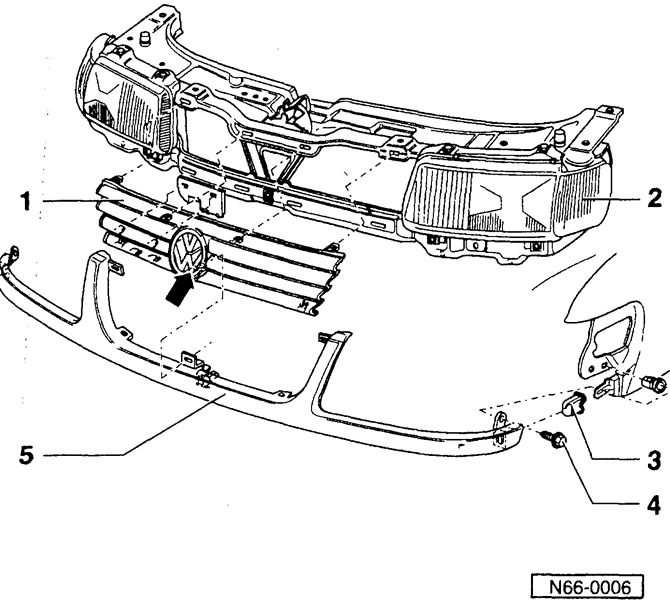

Модели автомобилей с 10/93 (с решеткой радиатора)
- 1 — решетка радиатора
Для снятия вывести отверткой из зацепления верхние и нижние фиксирующие выступы. Снять решетку радиатора с балки замка. При установке решетку радиатора выровнять по среднему месту крепления (стрелка) и зафиксировать.
- 2 — декоративная накладка
Перед снятием декоративной рамы ее необходимо отжать,
- 3 — направляющая деталь
- 4 — болт с неопадающей шайбой
- 5 — декоратмвная рама
Окрашена в цвет автомобиля.
