Relék és biztosítékok
A rövidzárlat vagy túlterhelés miatti vezetékek vagy fogyasztók károsodásának elkerülése érdekében az egyes áramköröket biztosítékok védik. Az alkalmazott biztosítékok megfelelnek a fokozott műszaki követelményeknek. Késérintkezőkkel vannak felszerelve, és nem cserélhetők korábban használt biztosítékokkal. A relék és a biztosítékok egy dobozban, fedéllel zárva és a műszerfaltól balra találhatók.

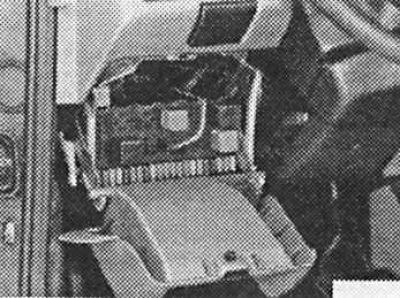

1. Nyissa ki a fedelet a gomb 90°-os elforgatásával (1/4 fordulat) balra vagy jobbra. Hajtsa le a fedelet.
2. A biztosíték cseréje előtt kapcsolja ki a megfelelő fogyasztót.
3. A kiégett fémcsíkon kiégett biztosíték látható. A legfontosabb biztosítékok helyét a burkolat hátoldalán és a gép kezelési útmutatójában találjuk.
Az eredeti anyag elérhető a portálon VWmanual.ru
4. Távolítsa el a hibás biztosítékot.
5. Szereljen be új, azonos áramerősségű biztosítékot.
6. Ha az új biztosíték rövid idő után kiolvad, ellenőrizni kell a megfelelő áramkört.
7. Soha ne szereljen be vezetéket biztosíték helyett. Ez az elektromos rendszer meghibásodásához vezethet.
8. Célszerű tartalék biztosítékokat szállítani az autóban, amelyek különböző áramerősségre vannak méretezve.

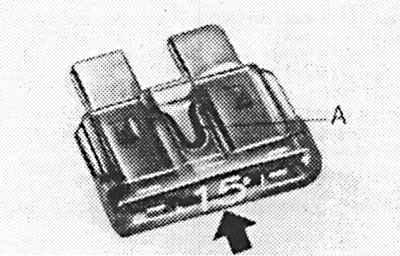

9. A biztosíték névleges értéke (A) a kupak hátulján található (a jelölést nyíl jelzi). Ezen kívül a bélyegzőnek azonosító színe is van, amellyel a névleges áramerősség is meghatározható.
10. Emelje fel és zárja le a fedelet.
Névleges áram, A | Azonosító szín |
5 | bézs |
10 | piros |
15 | kék |
20 | sárga |
25 | fehér |
30 | zöld |
