Vezérműtengely
A DV 1G és DW 1S modellek, valamint a másik három motor vezérműtengelyei különböznek egymástól.
| Csapágyak száma: | 4 |
| Nyak átmérője: - elülső nyak: | 31,925 - 31,950 mm |
| - egyéb nyakak: | 29,939 - 29,960 mm |
| Átmérőjű hézag: | 0,05 - 0,10 mm |
| Oldalirányú szabadtávolság: | maximum 0,15 mm |
| Szelepbütykösök emelkedése: - bemeneti szelep: | 8,5 mm |
| - kipufogószelep: | 9,0 mm |
Eloszlási fázisrajz
A szelepek 1 mm-rel történő emelésekor (minden motorhoz).
CP, DV, DW motorok

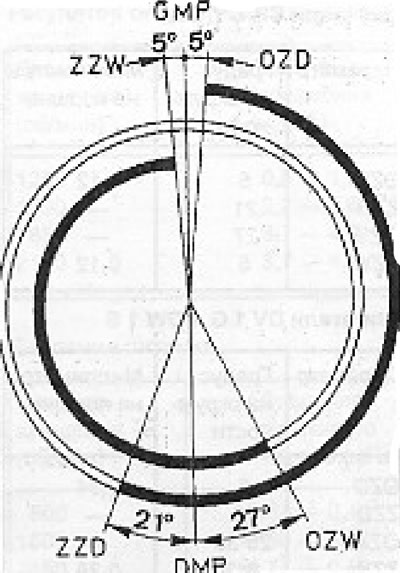

2.3. ábra: Eloszlási fázisdiagram (cP, DV, DW motorok).
| Paraméter | Fok egy körön | Milliméterek a dugattyún |
| OZD | 5 | 0,12 |
| ZZD | 21 | — |
| OZW | 27 | — |
| ZZW | 5 | 0,12 |
DV 1 G és DW 1 S motorok

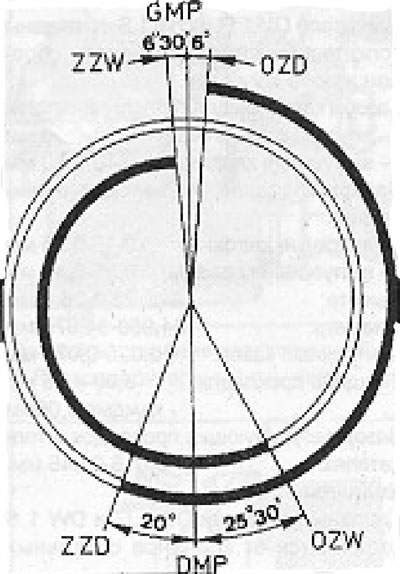

2.4. ábra: Eloszlási fázisdiagram (dV 1 G és DW 1 S motorok).
| Paraméter | Fok egy körön | Milliméterek a dugattyún |
| OZD | 6 | 0,34 |
| ZZD | 20 | — |
| OZW | 25°30' | — |
| ZZW | 6°30' | 0,36 |
Tolók
A tolók a fejben lévő lyukakban mozognak.
A DV 1 G és DW 1 S motorok hidraulikus szelephézag-csökkentővel ellátott szelepemelőkkel vannak felszerelve.
| Szelephézagok meleg motornál: — szívószelepek: | 0,20 - 0,30 mm |
| — kipufogószelepek: | 0,40 - 0,50 mm |
| Szelephézagok hideg motornál: — szívószelepek: | 0,15 - 0,25 mm |
| — kipufogószelepek: | 0,35 - 0,45 mm |
| Magasság: | 23,0 - 28,8 mm |
| Átmérő: | 34,950 - 34,975 mm |
| Szerelési rés: | 0,025 - 0,075 mm |
| Tömítés vastagsága: | 3,00 - 4,25 mm 0,05 mm-enként |
| Az állító alátétek hézaga a szelepemelőkben: | 0,016 - 0,046 mm |
Az információ elérhető a weboldalon: (VWmanual.ru)
Szelepek
A DV 1 G és DW 1 S motorok szelepei eltérnek a többi motor szelepeitől.
| Teljes hossz: - DV 1 G és DW 1 S motorok: | 95 mm |
| - egyéb motorok: szívószelepek: | 104,8 mm |
| kipufogó szelepek: | 104,5 mm |
| Lemez átmérője: — szívószelepek: | 35 mm |
| — kipufogószelepek: | 31 mm |
| Csiszolási szög: | 45° |
| Rúd átmérője: — szívószelepek: | 7,97 mm |
| — kipufogószelepek: | 7,95 mm |
| Vezetőfelületek közötti távolság: (lásd 2.2. szakasz "Karbantartás és javítás"): | 0,30 mm, maximum 1,30 mm |
| Beömlő és kiömlő szelepek bemélyedése | maximum 1,5 mm |
Szeleprugók
Szelepenként két rugó található, és a DV 1 G és DW 1 S motorok, valamint a többi motor szeleprugói különböznek egymástól.
DV 1 G és DW 1 S motorok
Megnevezések: kék színű
| Szabad hossz: -belső rugó: | 32,5 mm |
| -külső rugó: | 37,0 mm |
Egyéb motorok
| Szabad hossz: - külső rugó: | 40,2 mm |
| - belső rugó: | 33,9 mm |
| Terhelt hossz: - külső rugó: | 22,32 mm/430 - 480 Magasság |
| - belső csapat: | 18,3 mm/210–230 N |
