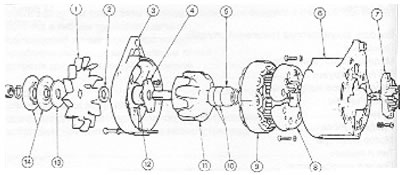

10.1. ábra. Bosch típusú generátor részletes képe: 1 - Ventilátor; 2 - Tömítés; 3 - Meghajtóoldali burkolat; 4 - Nyomólap; 5 - Csapágy azon az oldalon, ahol a levehető gyűrűk találhatók;6 - Ház azon az oldalon, ahol a levehető gyűrűk találhatók; 7 - Kefetartó és szabályozó; 8 - Egyenirányító (diódák); 9 - Állórész; 10 - Levehető gyűrűk; 11 - Rotor; 12 - Hajtóoldali csapágy; 13 - Tömítés; 14 - Csiga.

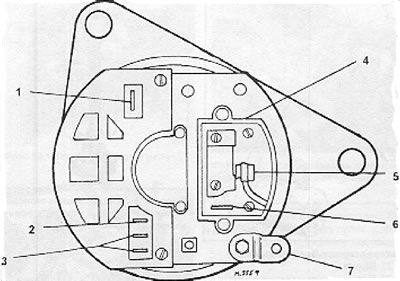

10.2. ábra. A Motorola generátor hátulnézete a szabályozó eltávolításával, a csatlakozásokkal: 1 - B+ a zavarszűrő kondenzátorhoz; 2 - D+ a jelzőhöz;3 - B+; 4 - Ide kell behelyezni a feszültségszabályozót; 5 - D+ piros vezeték, feszültségszabályozó; 6 - DF zöld vezeték, feszültségszabályozó; 7 - Földelővezeték.
1. Válassza le az akkumulátorkábeleket.
2. Jelölje meg a vezetékek csatlakozásait a generátor hátulján, és húzza ki a csatlakozódugót a csatlakozóból.
3. Lazítsa meg és távolítsa el a generátor állítókarjának csavarját, lazítsa meg a generátor rögzítőcsavarjait, és mozgassa a generátort a motor felé. Vegye le a hajtószíjat a szíjtárcsaról.
4. Távolítsa el a maradék rögzítőcsavart, és óvatosan vegye le a generátort.

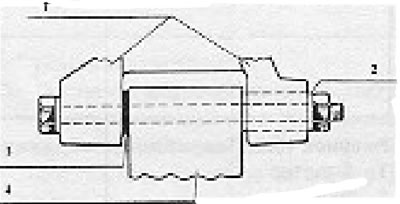

10.3. ábra Generátor rögzítőcsavarja: 1 - Generátor tartókonzol; 2 - Hüvely; 3 - Alátét; 4 - Generátor véglapja.
(Az eredeti látható a portálon VWMANUAL)
5. Vigyázzon, ne ejtse le vagy üsse meg a generátort, mert ez helyrehozhatatlan károkat okozhat.
6. Mivel a generátor ellenőrzése és szervizelése speciális szakértelmet és felszerelést igényel, ajánlott minden ilyen típusú munkát szakemberekre bízni. Emiatt az ajánlás miatt a megadott információk a kefék ellenőrzésére és cseréjére korlátozódnak. Ha a generátor nem töltődik, vagy hibásnak gyanítja, a következőket ellenőrizze, mielőtt tanácsot kérne:
- Ellenőrizze a hajtószíj feszességét a leírásban leírtak szerint 2. fejezet;
- Ellenőrizze az akkumulátort a leírásban leírtak szerint 2. szakasz;
- Ellenőrizze az összes elektromos csatlakozás tisztaságát és tömítettségét.
7. Lazítsa meg és távolítsa el a két csavart, a rugót és az alátéteket, amelyek a kefetartót a ház hátuljához rögzítik. Távolítsa el a dobozt.
8. Ellenőrizze, hogy a szénkefék szabadon mozoghatnak-e a vezetősínekben, és nem mutatkoznak-e beragadás jelei.
9. Mérje meg a kefék hosszát. Ha a minimálisan megengedett hosszúságúra vagy annál rövidebbre koptak, ki kell cserélni őket.
10. Fogja meg a kefe drótját egy fogóval, és forrassza ki a dobozból. Emelje fel és vegye ki a két kefét.
11. Helyezze be az új keféket, és ellenőrizze, hogy szabadon mozognak-e a vezetősínekben. Ha meghajlottak vagy beszorultak, enyhén polírozza meg őket egy nagyon finom reszelővel.
12. Forrassza fel a kefevezetékek végeit a dobozhoz.
13. Új kefék beszerelésekor ügyeljen arra, hogy új rugókat is beszereljen.
14. A kefetartó beszerelése a fenti lépések fordított sorrendben történő végrehajtásával történik.
15. Néhány modell Motorola generátorral van felszerelve. A szétszerelésének és leszerelésének eljárása megegyezik a Bosch modellnél leírtakkal.
16. Szerelje be a generátort a fenti lépések fordított sorrendben történő végrehajtásával, de jelölje meg az alátét és a hüvely helyzetét a rögzítőcsavaron. Húzza meg a hajtószíjat a leírtak szerint 2. fejezet.
