2. Szerelje le a kereket.
3. Oldja ki a rögzítőkapcsot, amely a hidraulikatömlőt a konzolhoz rögzíti.
4. Szerelje le a fékpofát, és kösse össze oldalra.
5. Válasszuk le a stabilizátort a lengőkarról.
6. Szerelje le a lengéscsillapítót a leírtak szerint 3. szakasz.
7. Lazítsa meg az alsó felfüggesztés forgópántjának anyáját két vagy három fordulattal. Egy megfelelő szerszám segítségével oldja ki a gömbcsukló kúpos csapját az agytartóból. Ha nincs megfelelő szerszámod, helyezz egy vastag csavart a két forgócsap vége közé, és lazítsd meg a csavar anyáját, hogy megnöveld a hosszát, így szabaddá téve az alsó kúpos csapot. Ügyeljen arra, hogy a folyamat során ne távolítsa el teljesen az anyát a kúpos csapról, különben a menetek megsérülhetnek, és a lengőkar is lefelé nyomódik, ami veszélyes következményekkel járhat.

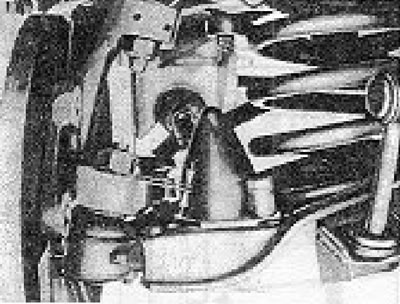

11.13. ábra Az alsó forgópánt meglazított anyája.
8. Ne távolítsa el az anyát a kioldott forgópántról, amíg a lengőkar biztonságosan nincs rögzítve, és a súlyát az emelő nem tartja.

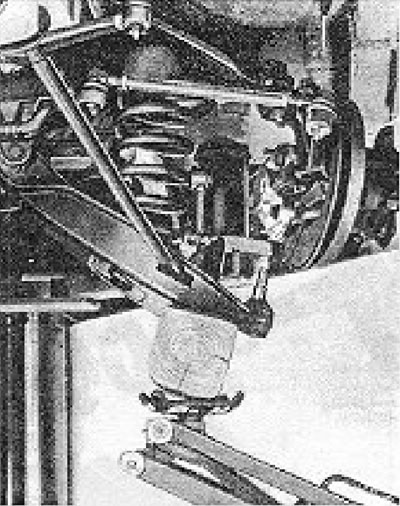

11.14. ábra Az alsó lengőkar leengedése emelővel.
9. Most csavarja le az anyát, és óvatosan engedje le az emelőt.
10. Miután a lengőkar kellően leengedődött, a rugó eltávolítható.
11. A vezérlőkar eltávolítható a támasztócsavar belső végéről való meglazításával és eltávolításával, valamint a radiális kar leválasztásával.
12. A telepítést a fenti lépések fordított sorrendben történő végrehajtásával végezze el, de tartsa be a következő rendelkezéseket. A rugó felszerelésekor ügyeljen arra, hogy az egyenesebb vége lefelé nézzen.

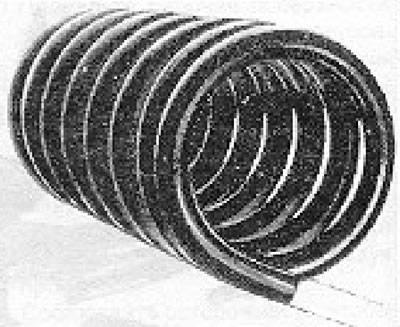

11.15. ábra: Tekercsrugó egyenes vége.
Szerelje fel a radiális kart a leírás szerint 6. szakasz.
