11.1. ábra. Első felfüggesztés és kormánymű (28., 31., 35. számú cikk). A képen balkormányos változat látható. A jobbkormányos változat hasonló ehhez (1. szakasz): 1 - Első tengely; 2 - Stabilizátor; 3 - A kengyel tengelye; 4 - Felső lábboltozat; 5 - Alapjárati kar; 6 - Radiális karok; 7 - Térd; 8 - Alsó lábboltozat; 9 - Kormánymű.
Első felfüggesztés
Az LT 28, 31 és 35 modelleken az első felfüggesztés független típusú, tekercsrugókkal és teleszkópos lengéscsillapítókkal (Lásd az 1.0a. képet).

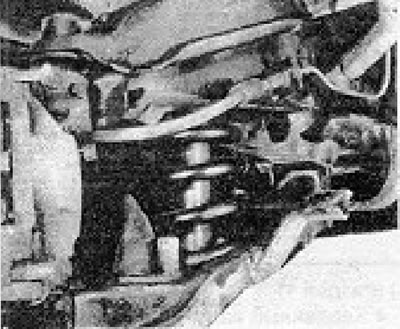

1.0a. kép: A független első felfüggesztés egyik oldala.
A felső és alsó rugóstagokat a radiális lengőkarokkal és a stabilizátor gerendával együtt használják (kivéve az LT 35 Van-t).
Az LT 40 és 45 modellek rugós monolit tengelygerendát használnak. teleszkópos lengéscsillapítók és stabilizátor.

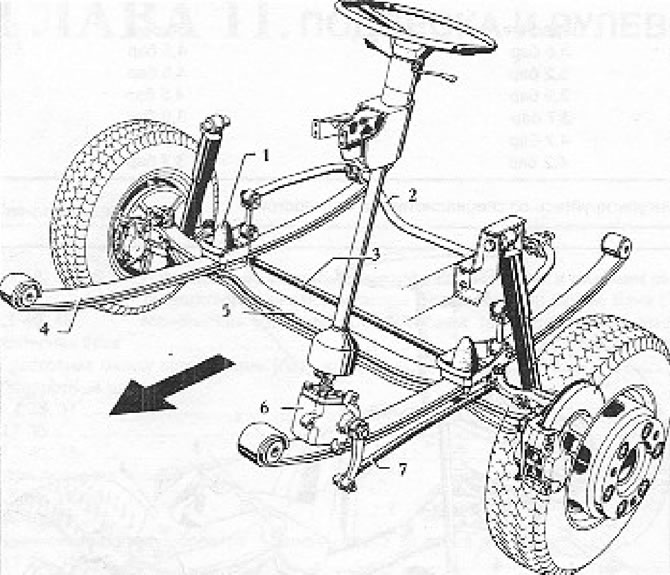

11.2. ábra. Első felfüggesztés és kormánymű (LT 40, 45). A képen balkormányos változat látható, ehhez hasonló jobbkormányos változat (1. szakasz): 1 - Puffer; 2 - Stabilizátor; 3 - Tolóerő; 4 - Tavasz; 5 - Hídgerenda; 6 - Kormánymű; 7 - Hajtórúd.
(Az eredeti látható a portálon: VWmanual)
Hátsó felfüggesztés
A hátsó felfüggesztés kialakítása minden modellnél azonos; konstrukciója félig ellipszis rugókat, gumiharmonikákat és teleszkópos lengéscsillapítókat tartalmaz. Az LT 28 és 31 modellek Panhard rúddal vannak felszerelve, míg más modellek stabilizátorrudat használnak (lásd az 1.0b. képet).

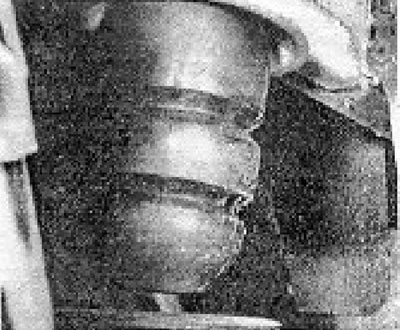

1.0b. kép: Hátsó felfüggesztés gumi segédrugók.

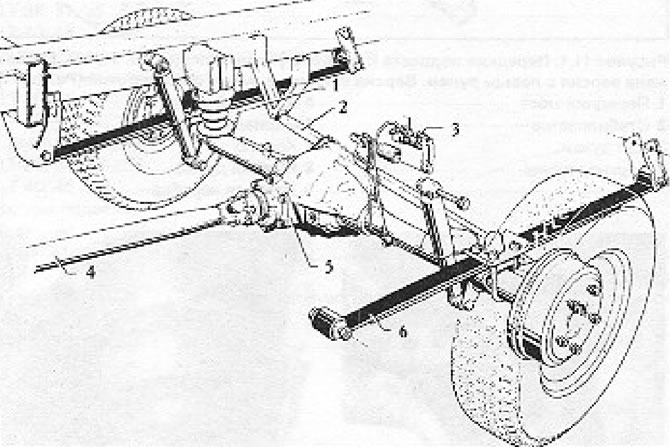

11.3. ábra Hátsó felfüggesztés (LT 28, 31) (1. szakasz): 1 - Üreges gumirugó; 2 - Panhard kar; 3 - Fékerő-szabályozó; 4 - Kardántengely; 5 - Hátsó tengely; 6 - Tavasz.

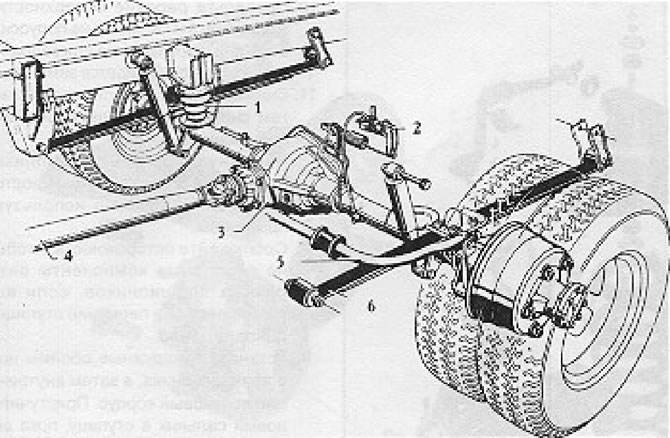

11.4. ábra Hátsó felfüggesztés (35, 40, 45-ös típusú) (1. szakasz): 1 - Üreges gumirugó; 2 - Fékerő-szabályozó; 3 - Hátsó tengely; 4 - Kardántengely; 5 - Stabilizátor; 6 - Tavasz.
Kormányzás
A kormánymű féreg típusú, összecsukható kormánytérddel.
