11.6. ábra: Első felfüggesztés alkatrészei (független típus) (3. szakasz): 1 - Keresztvas; 2 - Stabilizátor; 3 - Utolsó láncszem; 4 - Lábboltozat-támasz; 5 - Izolátor; 6 - Spirálrugó; 7 - Persely; 8 - Felső lábboltozat; 9 - Felső gömbcsukló; 10 - Kerékagytartó; 11 - Alsó gömbcsukló; 12 - Alsó lábboltozat; 13 - Lengéscsillapító; 14 - Radiális kar; 15 - Rögzítőcsap.
2. Engedje le a dugattyút, és vegye le a felső tartóelemeket, a tömítést és az alátéteket.
3. Lazítsa meg és távolítsa el a két alsó rögzítőcsavart, és engedje le a lengéscsillapítót, eltávolítva azt a rugóról és az ívekről.
Tekintse meg az eredetit ezen a portálon [vwmanual.ru]
4. Az LT 40 és 45 modelleknél lazítsa meg és távolítsa el a felső és alsó támasztócsavarokat, majd távolítsa el a teljes lengéscsillapítót, beleértve a rugalmas perselyeket és hüvelyeket is.

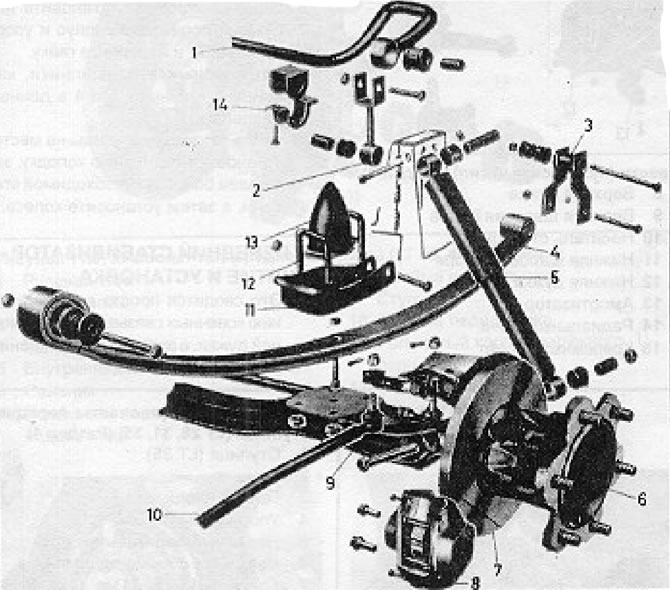

11.5. ábra. Első felfüggesztés alkatrészei (tengely típus) (3. szakasz): 1 - Stabilizátor; 2 - Végső összekapcsolás; 3 - Rugós nyereg; 4 - Tavasz; 5 - Lengéscsillapító; 6 - Agy; 7 - Fékvezeték; 8 - Blokk (féknyereg); 9 - Gerenda elhelyezése; 10 - Hajtórúd; 11 - Rugós lemez; 12 - U-csavar; 13 - Puffer; 14 - Stabilizátor bilincs.
5. A lengéscsillapító ellenőrzéséhez rögzítse az alsó rögzítését egy satuba úgy, hogy függőlegesen álljon. Most helyezze be és húzza ki teljesen a dugattyút néhányszor. A kuplung rángatózása, ellenállás hiánya vagy beragadása a csere szükségességét jelzi.
6. A telepítést a fenti lépések fordított sorrendben történő végrehajtásával végezze el. Győződjön meg róla, hogy a rugalmas perselyek jó állapotban vannak, ellenkező esetben cserélje ki őket.
7. Húzza meg az összes csavart és anyát a szükséges nyomatékkal.
