Sustav upravljanja motorom AGX 2.5 TDI od studenog 1997. (II).

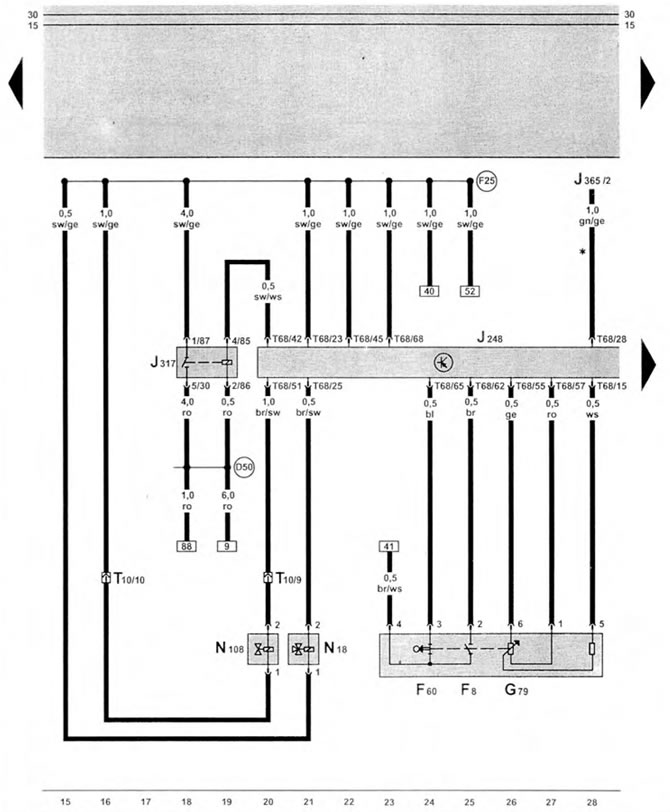

Upravljačka jedinica ubrizgavanja dizelskog goriva, ventil za pokretanje ubrizgavanja, sustav recirkulacije ispušnih plinova, prekidač za prazan hod, senzor položaja papučice gasa
| F8 | granični prekidač papučice gasa |
| F60 | prekidač praznog hoda |
| G79 | senzor položaja papučice gasa, u motornom prostoru na prednjoj stijenci s lijeve strane |
| J248 | upravljačka jedinica ubrizgavanja dizelskog goriva, blizu akumulatora |
| J317 | relej napajanja - terminal 30, ispod vozačevog sjedala |
| J365 | relej za isključivanje klima uređaja, ispod vozačevog sjedala |
| N18 | ventil za recirkulaciju ispušnih plinova, u sredini motornog prostora |
| N108 | ventil za pokretanje ubrizgavanja, ispod visokotlačne pumpe za gorivo |
| T10 | konektor ožičenja, 10-pinski, lijeva strana motora |
| T68 | konektor za ožičenje, 68-pinski |
| (D50) | priključak na pozitivni pol 1 (30) u kompletu ožičenja u motornom prostoru |
| (F25) | priključak 1 u kompletu ožičenja sustava ubrizgavanja dizelskog goriva |
| * | samo s klima uređajem |
