Sustav upravljanja motorom AGX 2.5 TDI od studenog 1997. (VII).

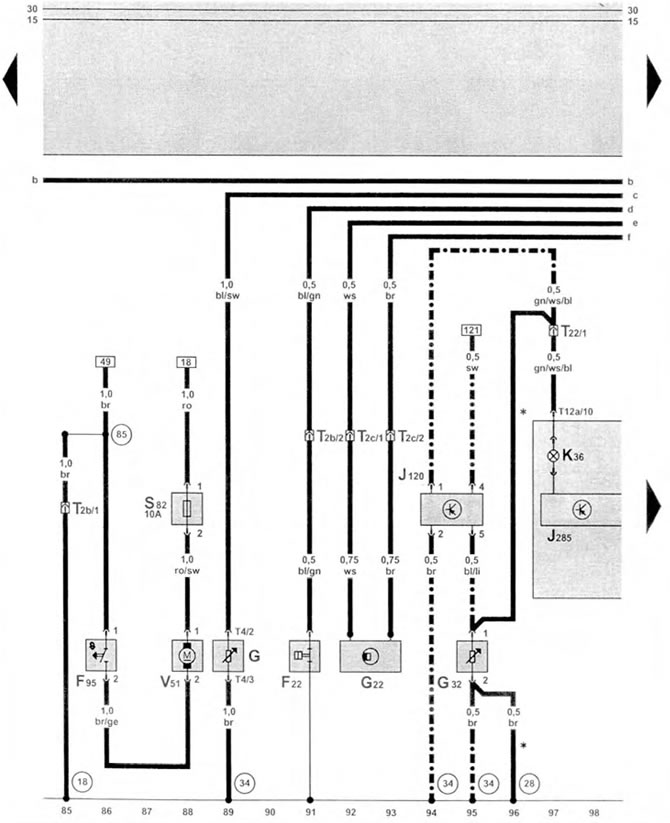

Instrument ploča, senzor tlaka ulja, senzor brzine, indikator niske razine rashladne tekućine, senzor pokazivača goriva
| F22 | senzor tlaka ulja |
| F95 | termički prekidač za pročišćavanje sustava hlađenja |
| G | senzor pokazivača goriva |
| G22 | senzor brzine (na mjenjaču) |
| G32 | senzor indikatora niske razine rashladne tekućine |
| J210 | upravljačka jedinica za pročišćavanje sustava hlađenja |
| J285 | upravljačka jedinica s blokom indikatora na instrumentnoj ploči |
| K36 | indikatorska lampica niske razine rashladne tekućine |
| S82 | osigurač pumpe/ispušnog sustava rashladne tekućine, ispod vozačevog sjedala |
| T2b | priključak za ožičenje, 2-pinski, lijeva strana motora |
| T2c | konektor ožičenja, 2-pinski, lijevo ispod instrument ploče |
| T4 | konektor za ožičenje, 4-pinski |
| T12a | konektor za ožičenje, 12-pinski |
| T22 | konektor ožičenja, 22-pinski, lijevo ispod instrument ploče |
| V51 | pumpa za pročišćavanje sustava hlađenja |
| (18) | veza na "masu" |
| (28) | uzemljenje na prednjem zidu s lijeve strane |
| (34) | uzemljenje ispod vozačevog sjedala |
| (85) | priključak na karoseriju 1, komplet ožičenja u motornom prostoru |
| * | na automobilima od kolovoza 1998 |
| --- | odsutan iz vozila od kolovoza 1998 |
