На шасси необходимо выполнить следующие действия по обслуживанию:
Покрышки
1. Проверить и при необходимости отрегулировать давление в шинах. Проверить состояние и общий износ покрышек. Если износ неравномерный, рекомендуется сделать осмотр шин в мастерских для регулировки геометрии подвески.
Подвеска
2. Необходимо поднять и поставить автомобиль на подставки, затем произвести осмотр частей, входящих в состав подвески и системы управления на наличие следов большого износа или повреждений. Проверить шаровые шарниры 11 и подвески обращая внимание на имеющиеся зазоры и состояние резиновых кожухов на наличие следов трещин и повреждений. При необходимости эти части заменяются новыми. Проверить металло-резиновые втулки 16 и 23, поперечного 13 и крепления стабилизатора 5 и 21, не выбиты ли они. При необходимости заменить их новыми. Проверить, не имеется ли следов подтека жидкости из амортизаторов и следов коррозии на креплениях элементов подвески к вспомогательной раме и кузову.

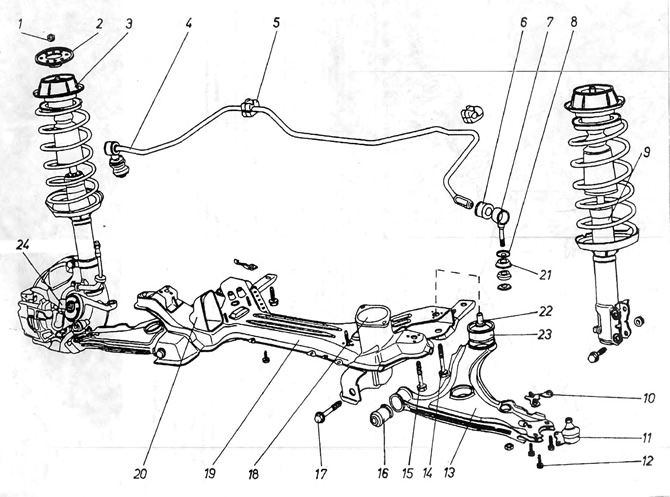

Рис. 10.1. Передняя подвеска
1 - гайка колонки; 2 - крепящая тарелка; 3 - подпорка колонки рессоры; 4 - поперечный стабилизатор; 5 - подушка, крепящая стабилизатор; 6 -резиновая втулка; 7 - соединитель стабилизатора; 8 - шайба; 9 - рулевая тяга (рычаг); 10 - зажимная шайба шарнира; 11 - шаровый шарнир поворотной цапфы; 12 - болты шарнира; 13 - нижний балансир; 14 - болт, крепящий заднюю металло-резиновую втулку балансира; 15 - болт, крепящий переднюю металло-резиновую втулку; 16 - металло-резиновая втулка; 17 - ось рычага; 18 - кронштейн подушки подвески коробки передач; 19 - вспомогательная рама; 20 - кронштейн подушки подвески двигателя; 21 - резиновые подушки, установленные конусом в сторону шайб 8; 22 -металлическая втулка, извлекаемая при разборке балансира; 23 - втулка металло-резиновая; 24 - тормозной трубопровод.

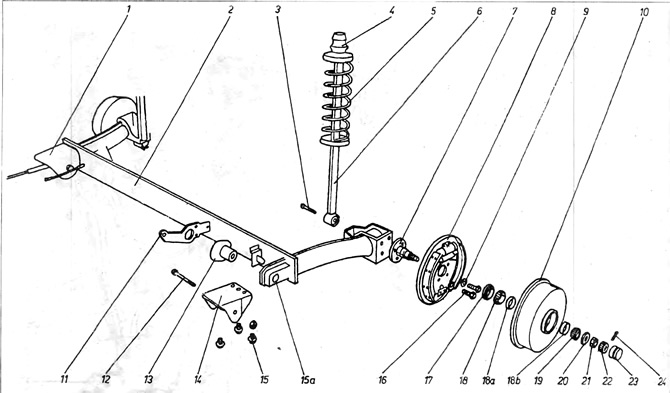

Рис. 10.2. Задняя подвеска
1 - тросик ручного тормоза; 2 - балка задней подвески; 3 - болт, крепящий амортизатор; 4 - резиновые подушки; 5 пружина подвески; 6 - амортизатор; 7 - ось ступицы; 8 - диск, крепящий тормозные колодки; 9 - шайба; 10 - тормозной барабан; 11 - рычаг корректора силы торможения; 12 - болт кронштейна задней балки; 13 - втулка металло-резиновая подвески (показывает так называемый выдающийся сегмент втулки, который может быть при монтаже повернут в сторону передней части автомобиля); 14 - кронштейн балки; 15 - болты кронштейна; 16 - отверстие в которое посажена втулка 13; 17 - болты, крепящие полуось к балке подвески; 18 - внутренний подшипник; 18а - дорожка внутреннего подшипника; 18b - дорожка внешнего подшипника; 19 - внешний подшипник; 20 - шайба; 21 - гайка ступицы; 23 - предохранительное кольцо; 22 - колпак ступицы; 24 - чека.
