- адлучыце «масавы» провад ад высновы АБ (не забудзьцеся пра ахоўны код магнітолы);
- прыпадніміце перадпакой частка аўтамабіля і ўсталюеце яе на апоры;
- зніміце шумаізаляцыю знізу маторнага адсека;
Ход працы мае адрозненні для 2,0-літровага рухавіка і для рухавіка VR6:
2,0-літровы рухавік

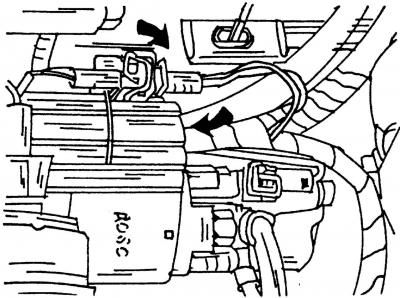

Мал. 337. Чорнае пластмасавае вечка і раз'ём уцягвае рэле (2,0-літровы рухавік) паказаны стрэлкамі
Перш чым адлучыць правады ад стартара, зніміце чорнае пластмасавае вечка і адлучыце які знаходзіцца пад ёй электрычны раздым уцягвальнага рэле (мал. 337).

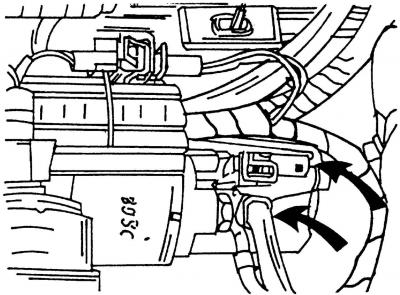

Мал. 338. Размяшчэнне клем «30» і «50» на які ўцягвае рэле паказана стрэлкамі
- адлучыце раз'ём (клема «50») ад уцягваючага рэле і адкруціце гайку клемы «30» (мал. 338) і адагніце провад у бок;

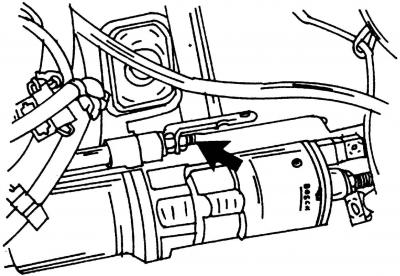

Мал. 339. Пад гайкай (паказана стрэлкай) размешчана гайка мацавання
- адкруціце гайкі і балты мацавання стартара. Гайка (мал. 339) накручана на ўсталявальны штыфт;
- зніміце стартар.
Устаноўку стартара праводзіце ў парадку, зваротным зняцці, выконваючы наступнае:

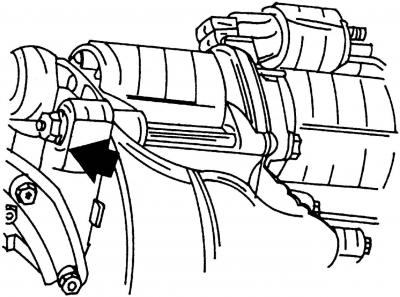

Мал. 340. Пры ўсталёўцы стартара зацягніце паказаную стрэлкай гайку момантам 45 Н·м
- зацягніце гайку (мал. 340) мацаванні стартара момантам 45 Н·м;
- звернеце ўвагу на правільнасць далучэння правадоў;
- зацягніце гайку (мал. 339) (размешчаную над ужо зацягнутай момантам 45 Н·м гайкай) момантам 10 Н·м;
- зацягніце гайку клемы «30» момантам 10 Н·м;
- падлучыце АБ і ўвядзіце ахоўны код магнітолы і адразу праверце працу стартара.
Зняцце і ўстаноўка стартара з аўтамабіля з рухавіком VR6
На аўтамабілі Sharan з рухавіком VR6 зняцце і ўстаноўка стартара ажыццяўляецца апісаным вышэй спосабам, аднак з-за таго, што мацаванне стартара некалькі адрозніваецца, маюцца наступныя асаблівасці:

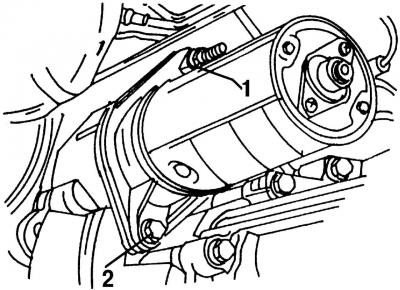

Мал. 341. Пры ўсталёўцы стартара (рухавік VR6 з механічнай КПП) гайка 1 і ніт 2 зацягваюцца момантам 45 Н·м
- стартар мацуецца на рухавіку VR6 з механічнай КПП пры дапамозе ніта 2 (мал. 341) і гайкі 1 (пры ўсталёўцы яны зацягваюцца момантам 45 Н·м);

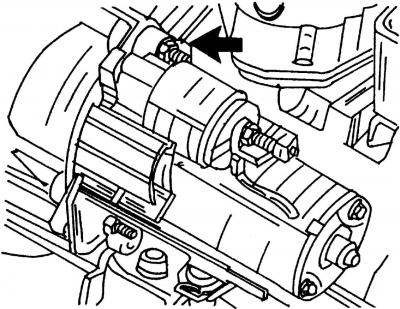

Мал. 342. Пры ўсталёўцы стартара (рухавік VR6 з аўтаматычнай КПП) гайка на ўсталявальным штыфце зацягваецца момантам 60 Н·м
- на рухавіку VR6 з аўтаматычная КПП стартар мацуецца гайкамі на ўсталявальных штыфтах. Пры ўсталёўцы стартара гайка (мал. 342, паказана стрэлкай) зацягваецца момантам 60 Н·м;

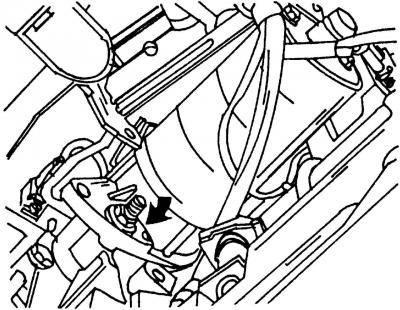

Мал. 343. Пры ўсталёўцы стартара (рухавік VR6 з аўтаматычнай КПП) ніжняя гайка зацягваецца момантам 60 Н·м
- зацягніце ніжнюю гайку (мал. 343, паказана стрэлкай) мацаванні стартара да рухавіка VR6 з аўтаматычнай КПП момантам 60 Н·м;

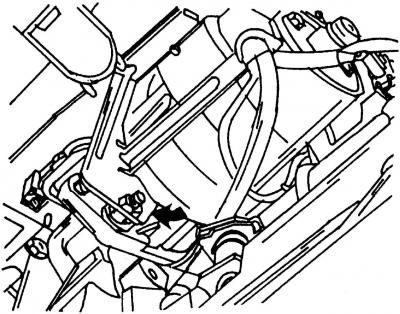

Мал. 344. Гайка мацавання трымальніка провада зацягваецца момантам 10 Н·м
- зацягніце гайку (стрэлка, мал. 344), якая мацуе трымальнік провада момантам 10 Н·м, і гайку клемы «30» момантам 10 Н·м.
