Нататка: Пры ўсталёўцы абменнай галоўкі блока цыліндраў перад мантажом вечка галоўкі блока неабходна вышмараваць маторным алеем усе кантактныя паверхні паміж апорнымі элементамі, ролікавымі рычагамі і пасцелямі распредвалов.
Нататка: Уваходныя ў рамонтны камплект пластыкавыя падшэўкі для абароны адчыненых клапанаў дазваляецца выдаляць толькі непасрэдна перад усталёўкай галоўкі блока.
Заменіце балты мацавання ГБЦ.
Пры замене галоўкі блока цыліндраў таксама варта зліць старую і заліць новую астуджальную вадкасць.
Дэмантаж
Зніміце, калі маецца, кажух рухавіка.
Адлучыце шлангі і раздым ад вакуумнага рэсівера і зніміце яго.

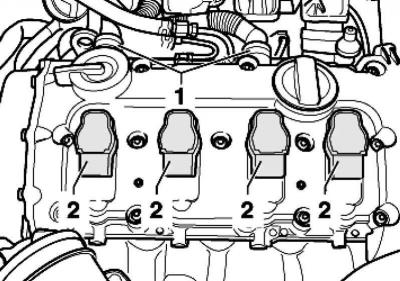

Мал. 2.160. Шпулькі запальвання
Зніміце шпулькі запальвання з канчатковымі прыступкамі 2 (мал. 2.160).
Адлучыце шлангі 1 вентыляцыі картэра рухавіка ад вечка ГБЦ.
Выкруціце балты.
Мал. 2.161. Ніты мацавання крышкі ГБЦ
Адкруціце балты мацавання вечка ГБЦ, пачынальна ад краёў да цэнтра (мал. 2.161).
Зніміце вечка ГБЦ.
Мантаж
Мантаж выконваецца ў зваротнай паслядоўнасці, пры гэтым зважайце на наступнае.
Заменіце пракладкі вечка ГБЦ пры пашкоджанні.

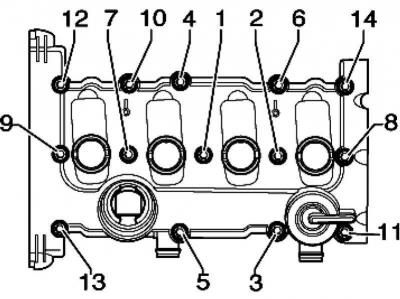

Мал. 2.162. Паслядоўнасць зацягвання нітаў мацавання галоўкі
Зацягніце галоўку блока цыліндраў у паказанай паслядоўнасці (мал. 2.162).
Моманты зацяжкі
Вечка ГБЦ да ГБЦ: 10 Н·м;

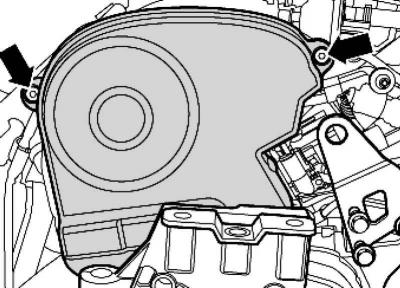

Ахоўны кажух зубчастага рамяня да галоўкі блока цыліндраў: 10 Н·м (усталёўвайце на герметыцы).
