Наканечнік папярочнай рулявой цягі — зняцце і ўстаноўка (VW Golf 5)

Зняцце

1. Праверце люфт наканечніка папярочнай рулявой цягі. Для гэтага паддам кратце перад аўтамабіля, каб перадпакоі колы вольна віселі. Падайце колы і папярочныя рулявыя цягі са боку ў бок. Люфту не павінна быць.

2. Пастаўце колы для руху па прамой.

3. Абазначце стрэлкай на бакавіне шыны напрамак вярчэння кола і прыслабце зацяжку колавых нітаў.

4. Паддам кратце перад аўтамабіля, усталюеце ёю на падстаўныя казлы і, выкруціўшы ніты мацавання, зніміце кола.

5. Праверце мацаванне наканечніка папярочнай рулявой цягі, а таксама стан ахоўных каўпачкоў шаравых апор і іх пасадку. Пры неабходнасці заменіце наканечнік на новы.

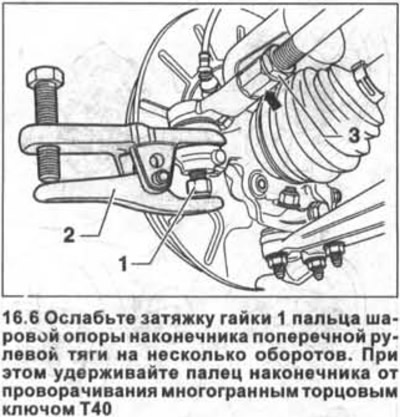

6. Прыслабце зацяжку гайкі 1 пальца шаравой апоры наканечніка папярочнай рулявой цягі на некалькі абарачэнняў. Пры гэтым утрымлівайце палец наканечніка ад проворачивания шматгранным тарцовым ключом Т40 (гл. ілюстрацыю).

Зыходная інфармацыя размешчана на сайце www.VWManual.ru



7. Выпрасуйце палец шаравой апоры наканечніка з рычага паваротнага кулака з дапамогай здымніка, напрыклад, HAZET 779, абапіраючы здымнік аб гайку на пальцы (гл. ілюстрацыю 16.6).



8. Адкруціце гайку з пальца наканечніка цалкам і выміце палец з рычага на паваротным кулаку.

9. Пазначце становішча папярочнай рулявой цягі і наканечніка адносна адзін аднаго, каб усталёўцы зацягнуць контргайку 3 бо яна была перад здыманнем (гл. ілюстрацыю 16.6).

10. Прыслабце зацяжку контргайкі 3, утрымліваючы наканечнік папярочнай рулявой цягі гаечным ключом (гл. стрэлку на ілюстрацыі 16.6).

11. Адкруціце наканечнік ад папярочнай рулявой цягі, палічыўшы і запісаўшы колькасць абарачэнняў. Гэтыя дадзеныя будуць неабходныя пры ўсталёўцы наканечніка.

Ўстаноўка

Наканечнікі папярочных рулявых цяг маюць маркіроўку. Літарой А пазначаны наканечнікі правай рулявой цягі, а літарай У - левай.

12. Абястлусціце стрыжань наканечніка папярочнай рулявой цягі.

13. Прышрубуйце наканечнік да папярочнай рулявой цязе, зрабіўшы столькі ж абаротаў, што і пры зняцці.

14. Зацягніце контргайку 3 рукой (гл. ілюстрацыю 16.6).

15. Выраўнуйце папярочную рулявую цягу, каб палец наканечніка заняў патрэбнае мантажнае становішча і ўстаўце палец да ўпора ў адтуліну на рычагу паваротнага кулака.

16. Навінціце новую гайку 1 (гл. ілюстрацыю 16.6) на палец шаравой апоры наканечніка і зацягніце яе з дадаткам намаганні 20 Нм, а затым дакруціце на 1/4 абароту (90°).

Увага! Утрымлівайце палец наканечніка ад проворачивания з дапамогай шматграннага тарцовага ключа Т40.

17. Зацягніце контргайку на папярочнай рулявой цязе з дадаткам намаганні 55 Нм. Пры зацяжцы контргайкі ўтрымлівайце папярочную рулявую цягу ад проворачивания за шасціграннай паясок.


18. Усталюйце знятае кола ў адпаведнасці з нанесенымі пры зняцці пазнакамі.

19. Укруціце колавыя балты і апусціце аўтамабіль на колы.

20. Зацягніце колавыя ніты, дзейнічаючы ў крыжаваным парадку, з момантам 120 Нм.

21. Звернецеся ў майстэрню для праверкі развалу і сыходжанні колаў.
