Зняцце задніх тармазных калодак на дыскавых тармазах (VW Golf 4)

Дыскавы тармазны механізм задняга кола переднеприводных аўтамабіляў

• 1 - шруба з крыжападобным шлицом, 4 Нм;
• 2 - тармазная кружэлка. Пры неабходнасці замены заменіце абодва задніх тармазных дыска. Перад здыманнем тармазной кружэлкі неабходна зняць суппорт;
• 3 - ахоўны каўпачок. Пры ўсталёўцы неабходна выкарыстоўваць новы ахоўны каўпачок;
• 4 - самакантрашчаяся двенадцатигранная гайка, 175 Нм. Пры ўсталёўцы неабходна выкарыстоўваць новую гайку;
• 5 - ступіца кола з падшыпнікам;
• 6 - ніт, 60 Нм. Ніт неабходна ўсталёўваць з талерчатай спружыннай шайбай;
• 7 - перагародка;
• 8 - цапфа ступіцы;
• 9 - трос ручнога тормазу;
• 10 - задняя бэлька;
• 11 - датчык ABS;
• 12 - шруба з унутраным шасціграннікам;
• 13 - ніт з унутраным шасцісценнікам, 65 Нм;
• 14 - трымальнік суппорта;
• 15 - тармазны шланг. Тармазны шланг мацуецца полым нітам з ушчыльняльнымі кольцамі. Зацягванне ніта вырабляецца момантам 35 Нм;
• 16 - самоконтрящийся ніт, 35 Нм. Пры ўсталёўцы неабходна выкарыстоўваць новы ніт;
• 17 - суппорт;
• 18 - тармазныя калодкі;
• 19 - спружынныя зашчапкі

Папярэджанне: Абавязкова вырабляйце замену ўсіх калодак на адной восі аўтамабіля, нават калі межы зносу дасягнула толькі адна калодка. Калі калодкі будуць усталёўвацца паўторна, перад здыманнем іх неабходна прамаркіраваць.

Парадак выканання

1. Прыслабце балты мацавання задніх колаў, затым падніміце заднюю частку аўтамабіля і замацуеце на падстаўках.

2. Зніміце заднія колы.

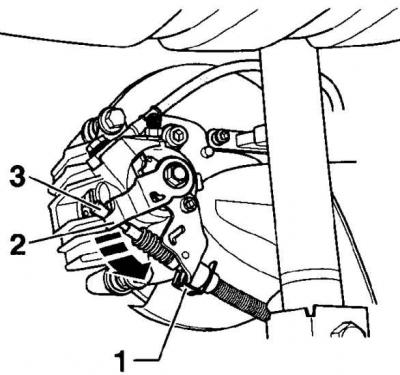

3. Цалкам адпусціце рычаг ручнога тормазу. Зніміце спружынны заціск (1), які мацуе абалонку троса ручнога тормазу (3). Націсніце на рычаг (2) у напрамку стрэлкі і адлучыце трос ручнога тормазу ад рычага.

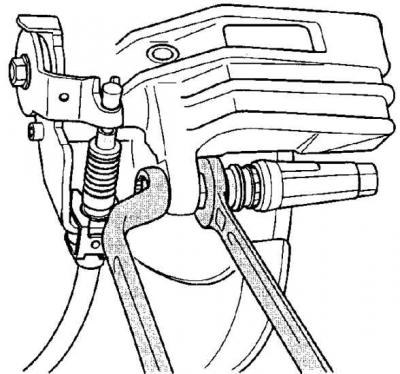

4. Адкруціце верхні і ніжні балты мацавання суппорта. Пры адшрубоўванні нітаў мацавання суппорта прытрымвайце накіравальны палец гаечным ключом. Не адлучайце ад суппорта тармазны шланг.

5. Зніміце суппорт і, выкарыстоўваючы мяккі дрот, падвяжыце яго да кузава. Пры гэтым не расцягвайце і не перакручвайце тармазны шланг.

6. Зніміце з трымальніка суппорта тармазныя калодкі і спружынныя зашчапкі.
