Регулировка троса переключения полностью автоматической АКПП
Трансмиссия. Коробка передач. Фольксваген Пассат B5

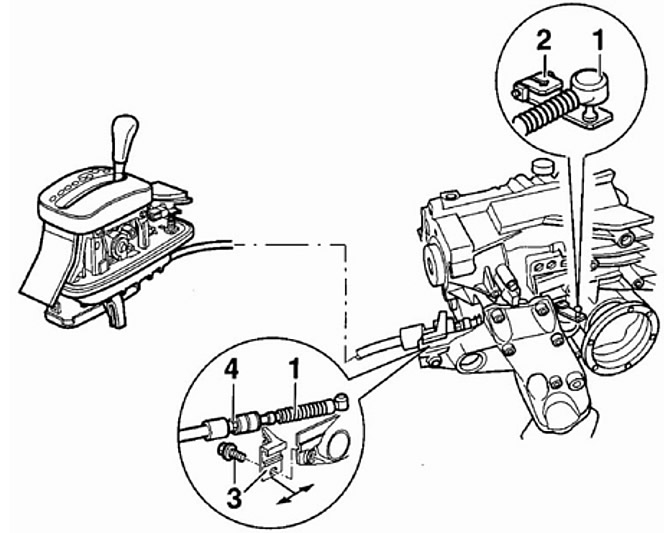

Трос управления автоматической коробкой передач

• 1 - шаровое крепление троса,
• 2 - рычаг выбора передач,
• 3 - болт, 25 Нм,
• 4 - гайка крепления троса, 10 Нм

Проверка

1. Поднимите автомобиль и закрепите его на подставках или установите его над смотровой ямой.

2. Установите рычаг селектора в положение Р, см. рис. Трос управления автоматической коробкой передач.

3. На коробке передач, потянув вверх, снимите шаровой наконечник троса управления коробкой передач с рычага выбора передач.

4. Переместите рычаг селектора из положения Р в положение 1. При этом рычаг селектора должен перемещаться легко и плавно. В противном случае замените трос управления коробкой передач.

5. Переместите рычаг селектора в положение Р. При этом рычаг выбора передач на коробке передач должен находиться в самом нижнем положении. Проверьте совмещение шарового наконечника троса управления коробкой передач с рычагом выбора передач на коробке передач. Если совмещение отсутствует, необходимо отрегулировать трос управления коробкой передач.

Регулировка

1. Переместите рычаг селектора в положение Р.

2. Переместите рычаг выбора передач на коробке передач в самое нижнее положение. При этом храповик парковки должен быть защелкнут.


3. Ослабьте болт крепления опоры троса управления коробкой передач. Перемещая опору, установите ее в такое положение, когда наконечник троса совместится с рычагом выбора передач на коробке передач. В этом положении затяните болт (3), крепящий опоры коробки передач моментом 25 Нм, см. рис. Трос управления автоматической коробкой передач).

4. Проведите контрольную поездку и проверьте работу рычага селектора. Запуск двигателя возможен только в положениях Р и N рычага селектора.

5. Включите зажигание. На автомобиле, стоящем на месте, рычаг селектора можно перемещать только из положений Р и N при одновременном нажатии педали акселератора.
