Стартер в автомобиле "Фольксваген" имеет передвижной якорь и обгонную муфту. При повороте ключа зажигания в позицию "Старт" происходит следующее:
Клемма 50 у замка зажигания подает напряжение к реле, расположенному над стартером.
Благодаря этому пусковой рычаг сдвигает зубчатую шестерню стартера по резьбе вала якоря к зубчатому венцу маховика двигателя.
Когда происходит зацепление шестерни с маховиком, реле включает стартер: таким образом, стартер заводит двигатель только после .зацепления шестерни.

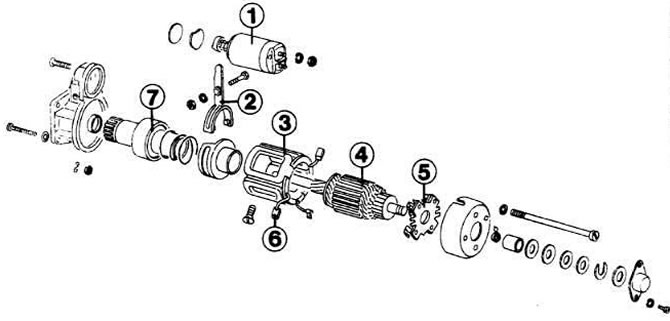

Показан стартер в разобранном виде: 1 - реле стартера; 2 - пусковой рычаг; 3 - обмотка стартера; 4 - якорь; 5 - щеткодержатель (6); 7 - обгонная муфта.
