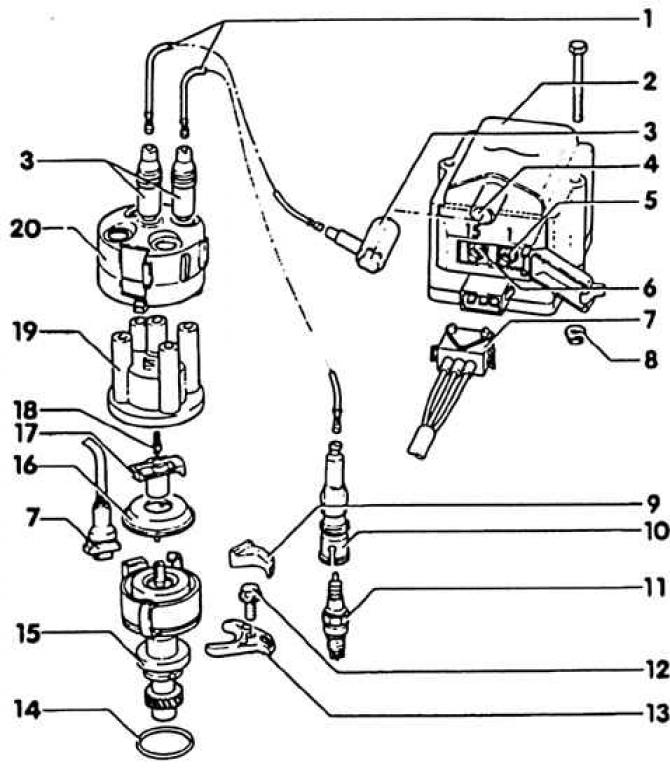

Розподільник запалювання та трансформатор високої напруги 4-циліндрового двигуна
1. Провід високої напруги; 2. Трансформатор високої напруги; 3. Штекер подавлювача перешкод, 0,6–1,4 кОм; 4. Клема 4; 5. Клема 1; 6. Клема 15; 7. З'єднувальний штекер; 8. Гайка, 10 Н·м; 9. Запобіжний ковпачок; 10. Свічковий штекер, 4-6 ком; 11. Свічка запалювання, 20 Н·м; 12. Стопорний гвинт, 25 Н·м; 13. Клема; 14. Кільце; 15. Розподільник запалювання; 16. Захисний ковпачок; 17. Бігунок розподільника запалювання. Позначення R1: 0,6-1,4 кОм; 18. Ковзкий контакт із графіту з пружиною; 19. Кришка розподільника; 20. Екранне кільце

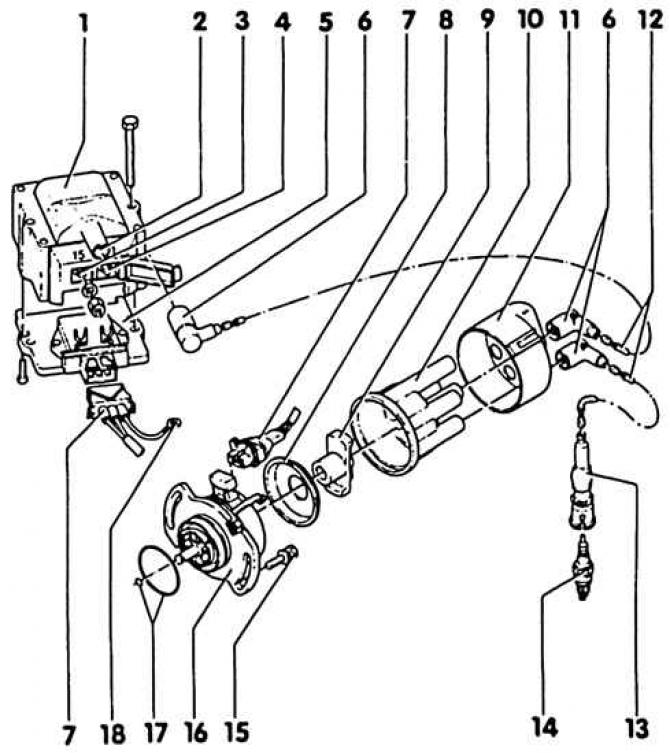

Розподільник запалювання та трансформатор високої напруги 5-циліндрового двигуна
1. Трансформатор високої напруги; 2. Клема 4; 3. Клема 15; 4. Клема 1; 5. Кінцевий ступінь запалення; 6. Штекер подавлювача перешкод, 0,6–1,4 кОм; 7. З'єднувальний штекер; 8. Пилозахисний ковпачок; 9. Бігунок розподільника запалювання. Позначення R1: 0,6–1,4 кОм 10. Кришка розподільника; 11. Екранне кільце; 12. Провід високої напруги; 13. Свічковий штекер, 4-6 ком; 14. Свічка запалювання, 25 Н·м; 15. Болт, 10 Н·м; 16. Розподільник запалювання; 17. Кільце; 18. З'єднання з масою. Закріплюється на кузові
