Примітка: з 10/93 облицювання дверей змінено, аналогом є облицювання передніх дверей.

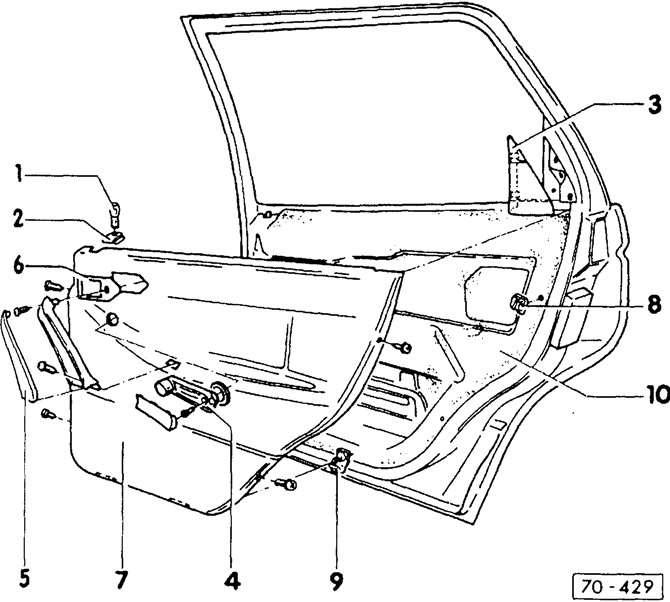

Нероз'ємне облицювання
- 1 - кнопка замикання
Відвернути з штанги.
- 2 - розетка
- 3 - декоративна накладка
- 4 - ручка склопідйомника
Розташування при повністю закритому шибці: 45° ±12°.
- 5 - внутрішня ручка дверей
- 6 - декоративна накладка
Для приводу замку двері зсередини.
- 7 - облицювання
- 8 - затискач облицювання
- 9 - утримуючий куточок
- 10 - звукоізоляційна прокладка

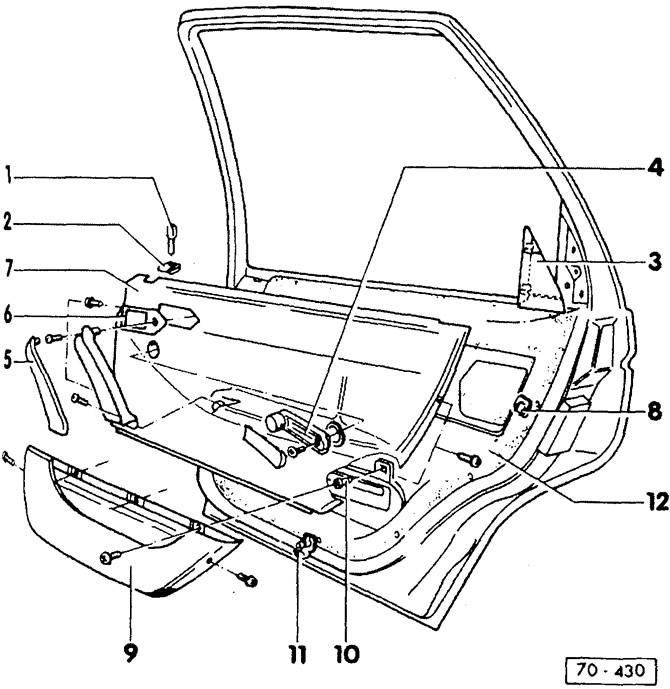

Облицювання з двох частин
Оригінал можна переглянути на порталі www.VWmanual.ru
- 1 - кнопка замикання
Відвернути з штанги.
- 2 - розетка
- 3 - декоративна накладка
- 4 - ручка склопідйомника
Розташування при повністю закритому шибці: 45° ±12°.
- 5 - внутрішня ручка дверей
- 6 - декоративна накладка
Для приводу замку двері зсередини.
- 7 - облицювання
Вставляється в кишеню дверей
- 8 - затискач облицювання
- 9 - кишеня дверей
Демонтаж можливий лише при знятому облицюванні.
- 10 - вставна гайка
- 11 - утримуючий куточок для кишені дверей
- 12 - звукоізоляційна прокладка
