Снятие и установка напорного маслопровода к турбонагнетателю (VW Tiguan 1)

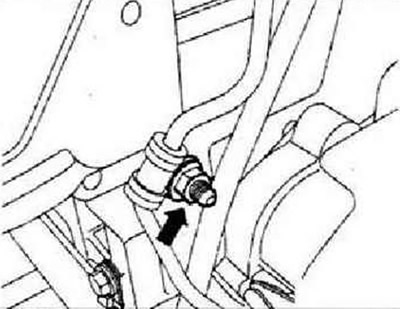

Снять корпус воздушного фильтра. Снять патрубок наддувочного воздуха. Снять соединительную трубку к радиатору системы рециркуляции ОГ. Отвернуть гайку крепления вакуумного трубопровода за ГБЦ «стрелка».

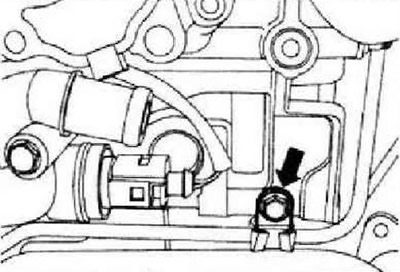

Открутить накидные гайки магистрали на кронштейне масляного фильтра и на турбонагнетателе. Открутить болт крепления «стрелка» хомута.



Снять напорную масляную магистраль.

Установка

Инструкция: В цепях надлежащей установки маслоподающей магистрали необходимо соблюдать порядок работ.

Накрутить накидные гайки напорной масляной магистрали на штуцеры. Затянуть накидную гайку на кронштейне масляного фильтра. Затем затянуть от руки накидную гайку на турбонагнетателе. Затянуть сначала накидную гайку на кронштейне масляного фильтра, а затем накидную гайку на турбонагнетателе моментом 22 Нм. Установить на место хомут и затянуть болт крепления моментом 10 Нм. Установить соединительную трубку к радиатору системы рециркуляции ОГ. Установить патрубок наддувочного воздуха. Установить корпус воздушного фильтра.
