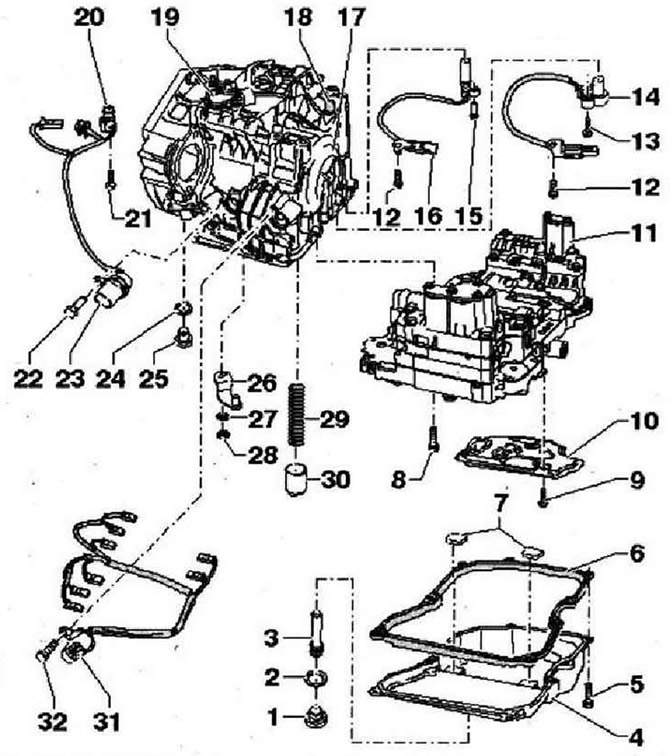

- 1 - Skrutka kontroly hladiny ATF
- 2 - O-krúžok, vždy vymeňte
- 3 - Prepadová trubica, odskrutkujte, aby ste vypustili olej ATF
- 4 - Olejová vaňa
- 5 - Skrutka, skrutky olejovej vane dotiahnite v niekoľkých krokoch krížom krážom
- 6 - Tesnenie s rozpernými puzdrami (8 ks), pred inštaláciou skontrolujte, vymeňte krehké, prasknuté alebo zdeformované tesnenie
- 7 - Elektromagnet, 2 kusy v drážkach olejovej vane, vyčistite pred inštaláciou olejovej vane
- 8 - Skrutka, na upevnenie distribučného modulu k prevodovke, 12 kusov, rôzne dĺžky, vždy vymeňte
- 9 - Skrutka, 3 kusy, na upevnenie sieťového olejového filtra k distribučnému modulu
- 10 - Sieťový olejový filter
- 11 - Blok spínačov
- 12 - Skrutka
- 13 - Skrutka
- 14 - Snímač otáčok vstupného hriadeľa "G182"
- 15 - Skrutka
- 16 - Snímač otáčok výstupného hriadeľa prevodovky "G195"
- 17 - Skriňa prevodovky, tu zobrazená bez chladiča oleja
- 18 - Ventilačný uzáver
- 19 - Multifunkčný spínač "F125"
- 20 - Snímač teploty oleja v prevodovke "G93", zabudovaný do káblového zväzku.
- 21 - Skrutka
- 22 - Skrutka
- 23 - Káblový zväzok pre snímače pre snímač teploty prevodového oleja "G93", pre snímač vstupných otáčok prevodovky "G182", pre snímač výstupných otáčok prevodovky "G195", vždy vymeňte tesniaci krúžok na kryte konektora
- 24 - Tesniaca manžeta, musí sa vymeniť
- 25 - vypúšťacia zátka ATF*
- 26 - Radiaca páka pre hriadeľ radenia prevodov
- 27 - Podložka
- 28 - Matica. Montážna poloha: strediaca objímka obrátená podložkou
- 29 - Pružina
- 30 - Piest tlmiča
- 31 - Káblový zväzok solenoidového ventilu, vždy vymeňte tesniaci krúžok na kryte konektora
- 32 - Skrutka
