Демонтажа

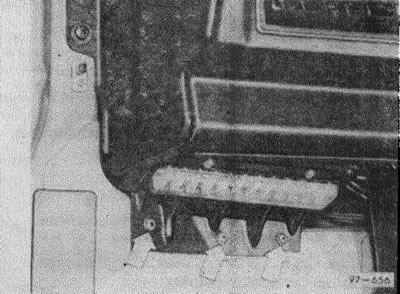

(97-656) одврните вијке за причвршћивање држача. Код модела од 9.85 потребно је одврнути само један вијак, али пре тога уклоните пластични поклопац.
(1) алармни релеј
(2) простор резервисан за релеј флуоресцентне лампе (у колима хитне помоћи)
(3) релеј за истовар за Кс-контакт
(4) дизајниран за релеј светла за маглу
(5) дизајниран за релеј за аутоматизацију брисача и перача
(6) дизајниран за адаптер релеја за прање фарова који се налази на држачу осигурача. Код светла за маглу и помоћног грејања, адаптер за осигурач се налази на адаптеру за релеј перача фарова. На моделима без чишћења фарова, адаптер осигурача се налази на држачу осигурача

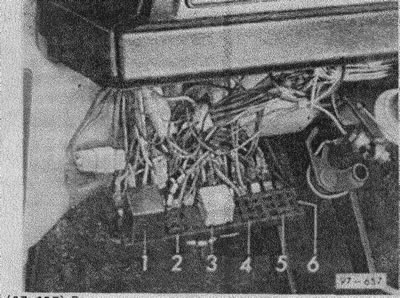

(97-657) Локација штафета до 10.83.
Инсталација
Уградите држач осигурача и зашрафите га.
А - мулти-пин утикач (Плави) за свежањ контролне табле
Б - мулти-пин утикач (црвена) за свежањ контролне табле
Ц - мулти-пин утикач (жута) за запреге предње групе
Д - вишепински утикач (бео) за појас брисача и главни упртач
Е - мулти-пин утикач (црн) за главни појас
Г - једнополни утикач
Х ~ вишепински утикач (браон) за вентилатор хладњака 2. степен релеј
К - мулти-пин утикач (безбојна) за контролну јединицу индикатора недостатка расхладне течности
Л - мулти-пин утикач (сива) за сирену
М - не користи се
Н - једнополни утикач
П - једнополни утикач - терминал 30
Р - не користи се

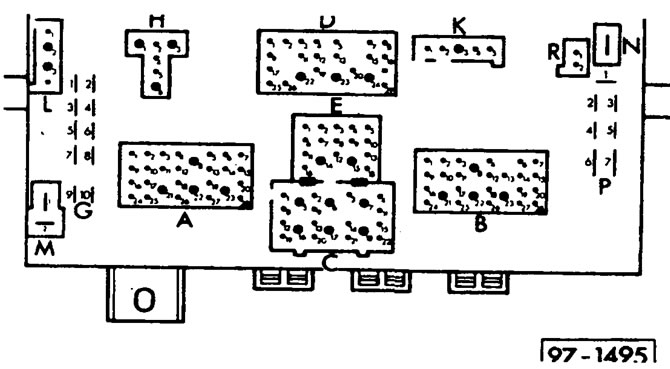

(97-1495) дијаграм повезивања на полеђини релејне плоче код модела од 11.83.
1 - Слободно место
2 - Слободно место
3 - Контролни уређај индикатора несташице воде
4 - Место је слободно
5 - Релеј вентилатора хладњака
6 - Релеј сирене
7 - Релеј светла за маглу
8 - Релеј за истовар за Кс-контакте
10 - Релеј аутоматски брисач и перач ветробранског стакла
11 - Релеј задњег брисача и перача
12 - Релеј за аларм. Релеј треперећег светла када се користи караван
13 - Релеј за чишћење фарова
14 - Слободно место
15 - Осигурач задњег светла за маглу
16 - Осигурач за осветљење инструмената
17 - Слободно место
18 - Слободно место
- - Релеј за електрично грејање возачког седишта
(97-1433) Постављање релеја на плочу релеја код модела од 11.83.
