Marcarea carcasei superioare a lagărelor principale ale arborelui cotit (VW Caddy 3)

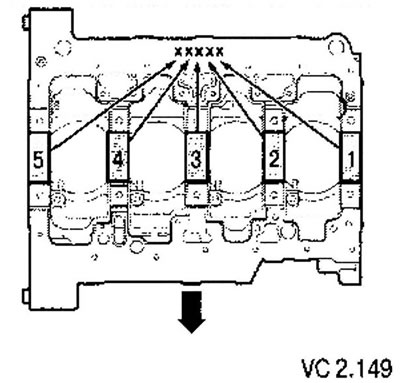

Grosimea căptușelii fiecărui rulment este indicată prin marcaje cu litere aplicate pe planul suplimentar inferior al blocului de cilindri.

Săgeata indică direcția de mișcare a vehiculului.

În fabrică, blocul cilindrilor este echipat cu carcase superioare ale lagărelor principale de grosimea corespunzătoare.



Grosimea căptușelilor este indicată prin marcaje colorate.

• R - roșu
• G - galben
• B - albastru
• W - alb

Atenţie!

• Dacă marcajul colorat nu poate fi citit, trebuie utilizată inserția cu marcaj albastru.
• Carcasele inferioare ale lagărelor principale sunt furnizate doar de serviciul de piese cu un marcaj galben.

Dimensiunile arborelui cotit

Categorie de mărime	Diametrul fusului rulmentului principal	Diametrul fusului lagărului bielei
Dimensiune nominală	48,00 (-0,017; -0,037) mm	42,00 (-0,022; -0,042) mm
Prima dimensiune de reparație	47,75 (-0,017; -0,037) mm	41,75 (-0,022; -0,042) mm
Dimensiunea reparației II	47,50 (-0,017; -0,037) mm	41,50 (-0,022; -0,042) mm
Dimensiunea reparației III	47,25 (-0,017; -0,037) mm	41,25 (-0,022; -0,042) mm
