Capacele blocului de cilindri și volanta (VW Caddy 3)

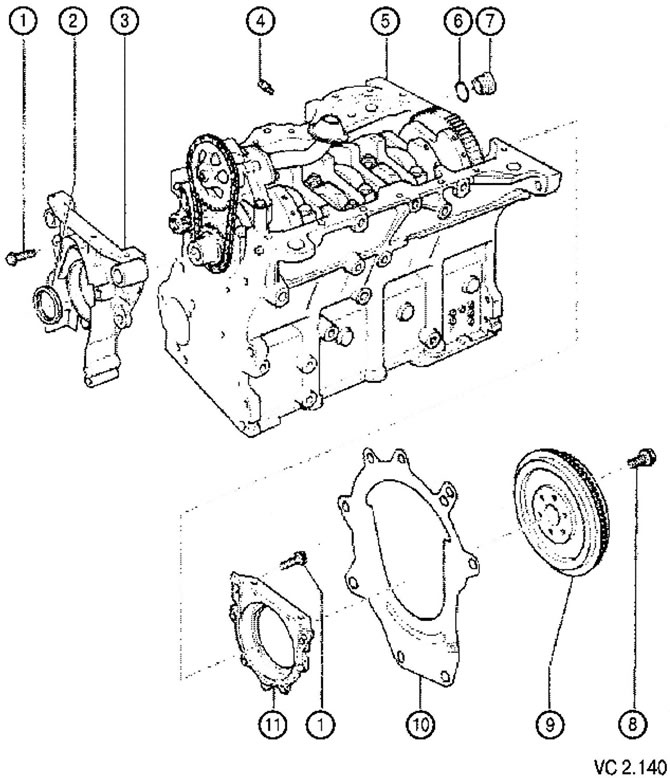

Lista pieselor și ansamblurilor cu note privind lucrările de instalare pentru Figura VC2.140:
1. Șurub de fixare a capacului blocului cilindrilor față: 15 Nm.
2. Simering arbore cotit față:
- caracteristică distinctivă: fără arc inelar intern;
- nu lubrifiați suplimentar marginea de lucru a garniturii de etanșare;
- înlocuiți la repararea motorului.
3. Capac bloc cilindri față:
- instalat pe bucșe de centrare;
- pentru demontare și montare, scoateți baia de ulei.
4. Șurub de fixare: 10 Nm:
- înlocuiți la repararea motorului.
5. Blocul cilindrilor.
6. Inel de etanșare;
- înlocuiți la repararea motorului.
7. Dop filetat: 100 Nm.
8. Șurub de montare a volantei: 60 Nm, strângeți în continuare cu 1/4 de tură (90°):
- când reparați motorul, înlocuiți-l cu unul nou.
9. Volantă.
10. Placă intermediară:
- instalat pe bucșe de centrare;
- evitați îndoirea sau deteriorarea în timpul instalării.
11. Capacul posterior al blocului de cilindri.
