Distanțierele din plastic care protejează supapele expuse trebuie îndepărtate doar imediat înainte de instalarea chiulasei.
Când înlocuiți chiulasa, trebuie să scurgeți și lichidul de răcire vechi și să îl umpleți cu lichid de răcire nou.

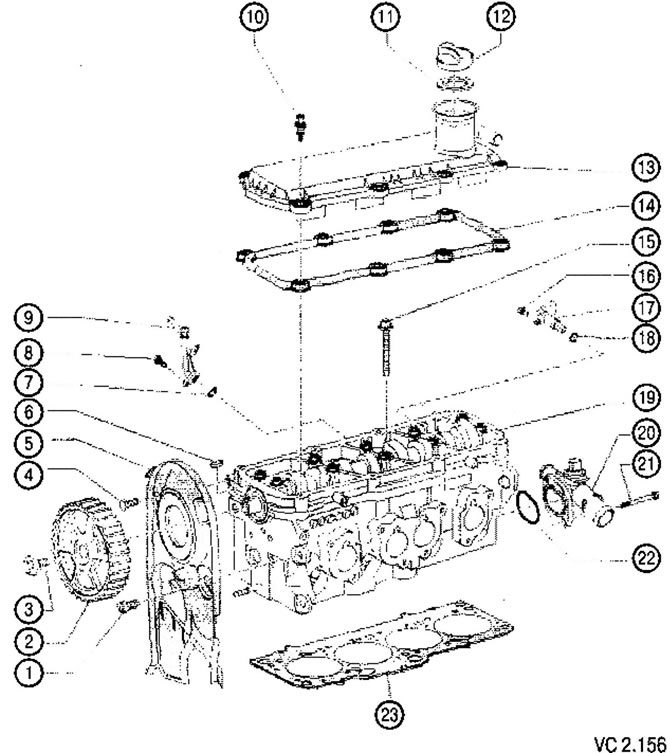

Lista pieselor și ansamblurilor cu note privind lucrările de instalare pentru Figura VC2.156:
1. Șurub de fixare a plăcii spate a capacului curelei de distribuție: 23 Nm:
- Aplicați compus de blocare a filetelor.
2. Scripete dințat al arborelui cu came.
3. Șurub de fixare a fuliei de distribuție a arborelui cu came: 100 Nm:
- Când slăbiți și strângeți, folosiți o pârghie pentru a ține.
4. Șurub de fixare a plăcii spate a capacului curelei de distribuție: 10 Nm:
- Aplicați compus de blocare a filetelor.
5. Placa din spate a carcasei curelei de distribuție
6. Cheie prismatică.
7. Inel de etanșare:
- Înlocuiți cu unul nou în timpul asamblării.
8. Șurub pentru fixarea țevii de ramificare pentru demontarea dopurilor locomotivei cu abur 10 Nm.
9. Țeavă pentru îndepărtarea blocajelor de aer și abur.
10. Șurub special: 9 Nm:
- Înlocuiți dacă este deteriorat sau prezintă scurgeri.
11. Garnitura capacului de umplere cu ulei.
12. Capac rezervor ulei.
13. Capac supapă:
- La demontare, slăbiți șuruburile de montare de la margini spre mijloc;
- La instalare, strângeți șuruburile de montare de la mijloc spre margini.
14. Garnitura capacului supapei.
15. Șurub de fixare a chiulasei:
- Înlocuiți cu unul nou în timpul asamblării;
- Respectați secvența la slăbire și strângere.
16. Șurub de montare a senzorului de poziție a arborelui cu came: 10 Nm.
17. Senzor Hall (G40).
18. Inel de etanșare.
19. Chiulasă.
20. Conductă a sistemului de răcire.
21. Șurub de montare a țevii: 10 Nm.
22. Inel de etanșare.
23. Garnitura chiulasei:
- Poziția de montare: Codul piesei din catalog trebuie să fie orientat în sus, spre chiulasă, și trebuie citit corect (să nu fie întors cu susul în jos) privit din galeria de admisie;
- După înlocuirea garniturii, înlocuiți lichidul de răcire.
