Verificarea jocului termic al segmentelor pistonului

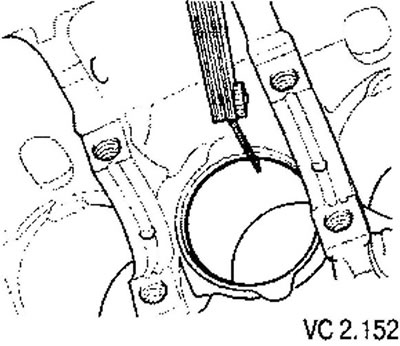

Instalați inelul de sus în cilindru și apoi glisați-l în partea de jos a cilindrului, astfel încât să fie poziționat la o distanță de aproximativ 15 mm de marginea inferioară a cilindrului (cu un piston vechi).
Inel de piston | Decalaj termic | |
Nou | Valoarea maximă admisă | |
Inele de compresie | 0,20-0,40 | 0,8 |
Inel racletor de ulei | 0,25-0,50 | 0,8 |

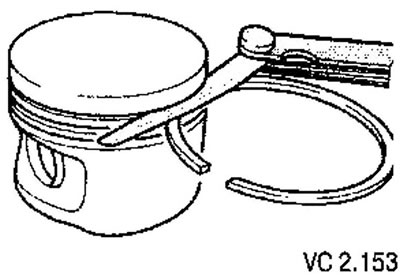

Verificarea jocului de înălțime dintre canelură și inel
Înainte de verificare, curățați canelura din piston.
Inel de piston | Distanța de înălțime între canelură și inel | |
Nou | Valoarea maximă admisă | |
Inele de compresie | 0,06-0,09 mm | 0,20 mm |
Inel racletor de ulei | 0,03-0,06 mm | 0,15 mm |

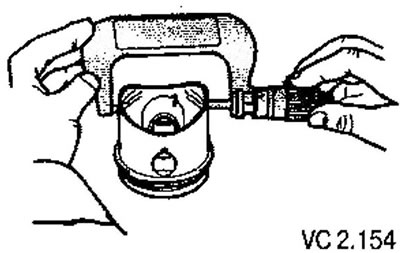

Măsurați în unghi drept față de axa longitudinală a cilindrului, la aproximativ 10 mm deasupra marginii inferioare a mantalei pistonului.
Abaterile de la dimensiunile nominale nu sunt mai mari de 0,04 mm.
Verificarea diametrului cilindrului

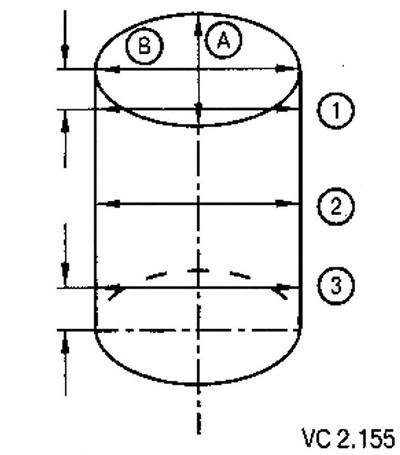

Faceți măsurători transversal în trei locuri în transversal (A) și longitudinale (ÎN) directii.
Abaterile de la dimensiunile nominale nu sunt mai mari de 0,08 mm.
Atenţie! Este interzisă măsurarea diametrelor cilindrilor pe motorul instalat pe suportul de asamblare, deoarece în acest caz rezultatele măsurătorilor pot fi distorsionate din cauza deformării blocului cilindrilor sub propria greutate.
Dimensiuni piston si cilindru:
- Dimensiunea nominală a pistonului: 80,965 mm*.
- Dimensiunea nominală a cilindrului: 81,01 mm*.
* Dimensiuni fără acoperire cu grafit (grosime 0,02 mm). Stratul de grafit este șters la începutul funcționării.
