Identyfikacja obwodów elektrycznych w zależności od silnika (VW Transporter T4)

Ze względu na dużą objętość nie jest możliwe śledzenie wszystkich obwodów elektrycznych dla każdego roku wprowadzenia modelu na rynek. Możesz jednak posłużyć się prawdziwym schematem instalacji elektrycznej, aby zorientować się w sytuacji, nawet jeśli samochód został wyprodukowany w innym roku, ponieważ zmiany zazwyczaj dotyczą tylko poszczególnych części.

Oznaczenie obwodów elektrycznych silników

Silnik	Oznaczenie literowe	Schemat elektryczny
2,0l/62kW	AAS	Patrzeć podrozdział 10.20.7, podrozdział 10.20.8, podrozdział 10.20.9, podrozdział 10.20.10, podrozdział 10.20.11, podrozdział 10.20.12, podrozdział 10.20.13, podrozdział 10.20.14, podrozdział 10.20.15, podrozdział 10.20.16, podrozdział 10.20.17, podrozdział 10.20.18, podrozdział 10.20.19, podrozdział 10.20.20, podrozdział 10.20.21, podrozdział 10.20.22, podrozdział 10.20.23, podrozdział 10.20.24, podrozdział 10.20.25, podrozdział 10.20.26, podrozdział 10.20.38, podrozdział 10.20.39, podrozdział 10.20.40
2,5l/82 kW	AAF	Patrzeć podrozdział 10.20.15, podrozdział 10.20.16, podrozdział 10.20.17, podrozdział 10.20.18, podrozdział 10.20.19, podrozdział 10.20.20, podrozdział 10.20.21, podrozdział 10.20.22, podrozdział 10.20.23, podrozdział 10.20.24, podrozdział 10.20.25, podrozdział 10.20.26, podrozdział 10.20.38, podrozdział 10.20.39, podrozdział 10.20.40
1,9l/45 kW	1x	Patrzeć podrozdział 10.20.27, podrozdział 10.20.28, podrozdział 10.20.29, podrozdział 10.20.30, podrozdział 10.20.31, podrozdział 10.20.32, podrozdział 10.20.33, podrozdział 10.20.38, podrozdział 10.20.39, podrozdział 10.20.40
1,9l/50 kW	Napęd na wszystkie koła	Patrzeć podrozdział 10.20.34, podrozdział 10.20.35, podrozdział 10.20.38, podrozdział 10.20.39, podrozdział 10.20.40
2,4 l/57 kW	AAV	Patrzeć podrozdział 10.20.36, podrozdział 10.20.37, podrozdział 10.20.38, podrozdział 10.20.39, podrozdział 10.20.40

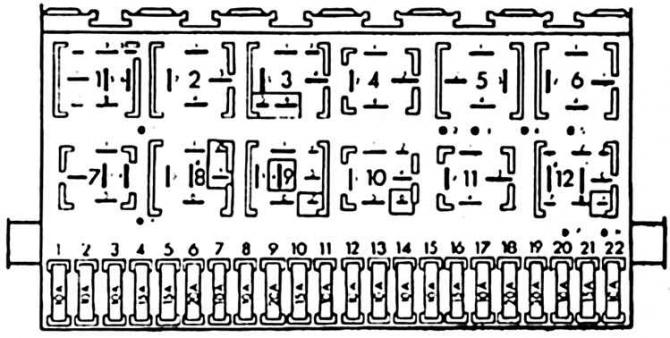

Zestaw przekaźników

Numer wybity na odpowiednim przekaźniku jest podany w nawiasach za nazwą przekaźnika.

1. Przekaźnik klimatyzatora (13)
2. Przekaźnik wycieraczek tylnej szyby z automatycznymi interwałami (72)
3. Przekaźnik jednostki sterującej Digifant (30)
4. Styk przekaźnika rozładowczego X (18)
5. Jednostka sterująca wskaźnikiem niskiego poziomu płynu chłodzącego (42)
6. Przekaźnik świateł awaryjnych (21) lub przekaźnik świateł awaryjnych przyczepy (22)
7. Przekaźnik układu spryskiwaczy reflektorów (33)
8. Przekaźnik automatycznych interwałów mycia i czyszczenia szkła (19)
9. Jednostka sterująca układu ostrzegania o niezapiętych pasach bezpieczeństwa (27, 34)
10. Przekaźnik światła przeciwmgielnego (53)
11. Przekaźnik sygnału dwutonowego (53) lub zworka klaksonu
12. Przekaźnik nagrzewnicy powietrza dolotowego (1) lub przekaźnik pompy paliwa (80)
13. Przekaźnik ogrzewania powietrza dolotowego (1) lub jednostka sterująca automatycznym czasem świec żarowych (102)
14. Jednostka sterująca ponownym załączaniem wentylatora chłodnicy (31) lub dodatkowy przekaźnik pompy wodnej (53)
15. Dodatkowy bezpiecznik pompy wodnej
17. Jednostka sterująca ogrzewaniem fotela kierowcy (59)
18. Jednostka sterująca podgrzewaniem fotela obok kierowcy (59)
19. Przekaźnik klimatyzatora (56)
