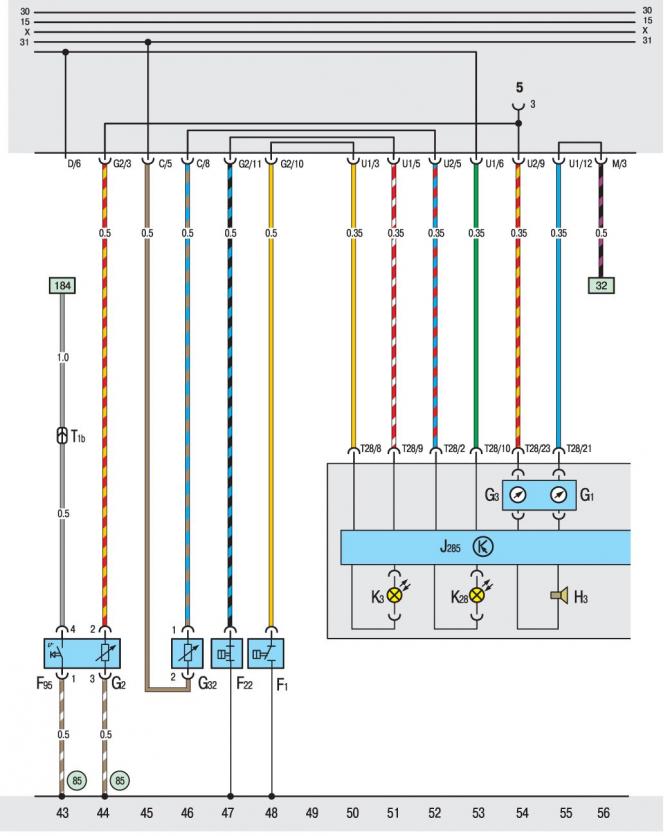

Diesel: deska rozdzielcza, kontrolki
- Wtyczka 1. Czujnik ciśnienia oleju
- F22. Czujnik ciśnienia oleju (0,3 bar)
- F95. Wyłącznik termiczny układu chłodzenia
- G1. Wskaźnik poziomu paliwa
- G2. Czujnik temperatury płynu chłodzącego
- G3. Wskaźnik temperatury płynu chłodzącego
- G32. Czujnik wskaźnika niskiego poziomu płynu chłodzącego
- H3. Sygnał dźwiękowy ostrzegający o niskim ciśnieniu oleju
- J285. Jednostka sterująca lampkami kontrolnymi
- K3. Kontrolka ciśnienia oleju
- K28. Kontrolka ostrzegawcza temperatury i niskiego poziomu płynu chłodzącego
- T1b. Wtyczka jednopinowa z tyłu płytki przekaźnikowej
- T28. Wtyczka 28-pinowa do zespołu lampki kontrolnej
- 85. Punkt podłączenia uziemienia w wiązce przewodów komory silnika
