Rysunek 2.260. Elementy miski olejowej:
1 - śruba 8 Nm; 2 - śruba 8 Nm; 3 - Czujnik poziomu i temperatury oleju silnikowego G266; 4 - mankiet uszczelniający; 5 - korek spustowy oleju, 30 Nm; 6 - miska olejowa; 7 - rurociąg naftowy; 8 - śruba 8 Nm; 9 - pierścień uszczelniający o przekroju kołowym.

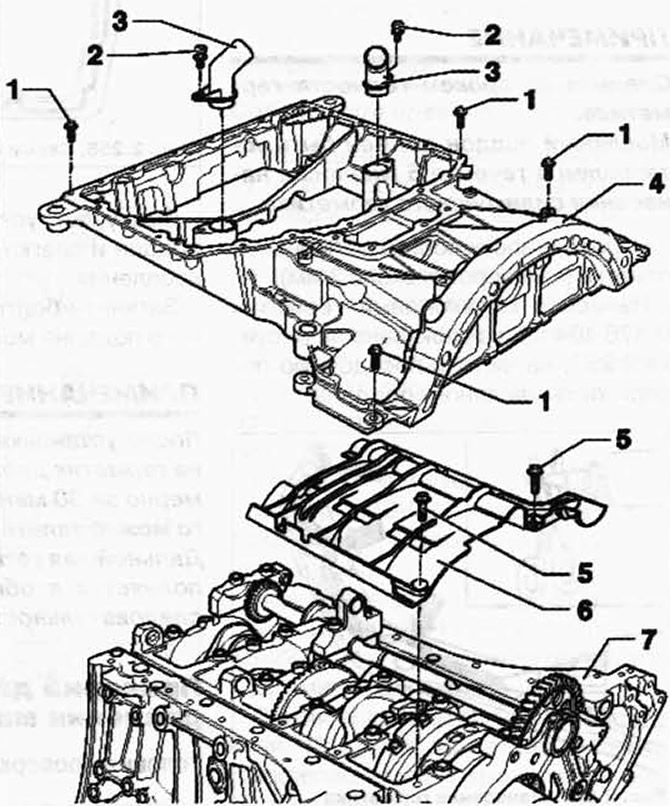

Rysunek 2.261. Elementy miski olejowej:
1 - śruba 8 Nm; 2 - śruba 8 Nm; 3 - rurociąg naftowy; 4 - miska olejowa; 5 - śruba 10 Nm; 6 - ekran dźwiękochłonny; 7 - blok cylindrów.

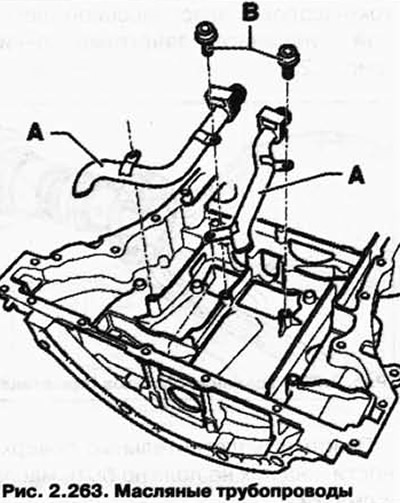

Zamontuj przewody olejowe A, jak pokazano na rysunku 2.263, i dokręć śruby B momentem 8 Nm.
