Блок управления отопителем и кондиционером (VW Passat B5)

Снятие

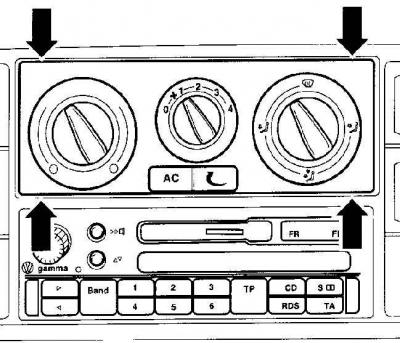

1. Снимите декоративную панель блока управления отопителем и кондиционером. Для этого, используя отвертку с тонки лезвием, отожмите фиксаторы, расположенные по углам панели.

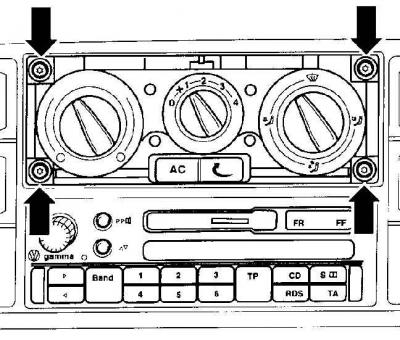

2. Отвинтите 4 винта, крепящие блок управления отопителем и кондиционером.

3. Отсоедините от блока управления электрические разъемы.

Установка

1. Перед установкой проверьте плавность хода тросов управления и, при необходимости, замените их.

Исходный текст доступен на веб-сайте [www.VWMANUAL.ru]

2. Для облегчения идентификации оболочки тросов управления имеют разный цвет.

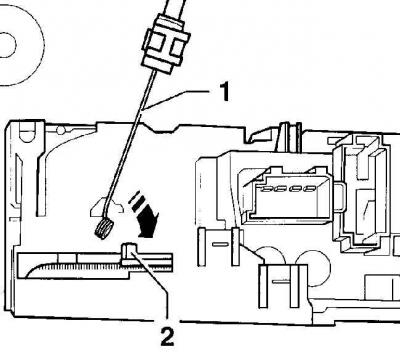

3. Оденьте закругленные концы тросов (1) на рычаги (2) управления отопителем и кондиционером, а оболочки тросов закрепите на корпусе блока управления.



4. Подсоедините к блоку управления электрический разъем.

5. Вставьте блок управления вместе с подсоединенными тросами в панель приборов.

6. Установите и привинтите двумя винтами панель отопителя.

7. Ввинтите четыре винта, крепящие блок управления отопителем и кондиционером.

8. Вставьте декоративную панель блока управления до четкой ее фиксации.
