A beszívott levegő hőmérséklet-érzékelőjének ellenőrzése (VW Lt 2d)

1. Csatlakoztassa a VAG 1551 tesztert, és a "01" "Motorelektronika" beírásával válassza ki a motorvezérlő egységet. A motornak alapjáraton kell járnia. A kijelzőn a következő információknak kell megjelenniük:

• Gyors adatcsere SEGÍTSÉG
• Tárcsázási funkció XX

2. Nyomja meg a "08" gombot a "Mért értékek blokkjának olvasása" funkció kiválasztásához, majd erősítse meg a "Q" gombbal. A kijelzőn a következő információknak kell megjelenniük:

• A mért érték blokk leolvasása SÚGÓ
• Adja meg a csoport számát XXX

3. Nyomja meg a "002" gombot a "002-es csoport megjelenítése" funkció kiválasztásához, majd nyomja meg a "Q" gombot. A kijelzőn a következő információknak kell megjelenniük:

Mért értékek leolvasási blokkja 2 → 1 2 3 4

4. Olvassa le a bejövő levegő hőmérsékletét a kijelző 4. mezőjében.

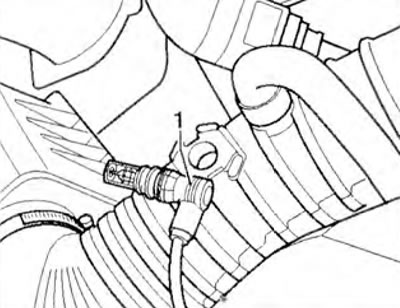

5. Távolítsa el a beszívott levegő hőmérséklet-érzékelőjét 1 (2.81. ábra).



6. Fújjon hideg levegőt az érzékelőre, és figyelje a hőmérséklet-értéket. Le kellene mennie.

7. Kattintson a "→" gombra.

8. Nyomja meg a "06" gombot a "Kimenet teljes" funkció kiválasztásához, majd erősítse meg a "Q" gomb megnyomásával.



9. Kapcsolja ki a gyújtást.

10. Ha a 4. mezőben szereplő hőmérsékletérték nem csökken, csatlakoztassa a VAG 1598/26 tesztert.

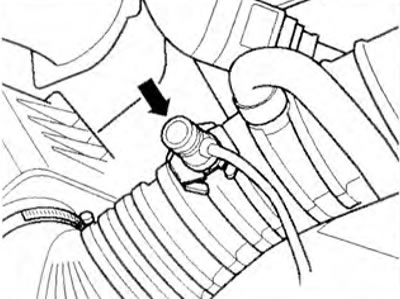

11. Válasszuk le a 2 tűs csatlakozót a beszívott levegő hőmérséklet-érzékelőjéről (nyíl) (2.82. ábra).

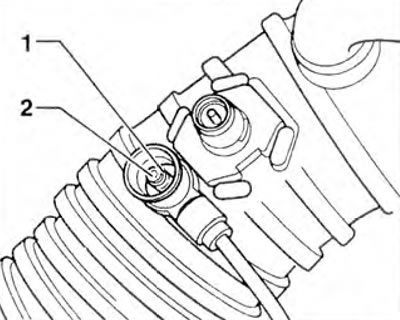

12. Ellenőrizze a teszter és a 2 tűs csatlakozó közötti vezetékeket szakadás szempontjából a kapcsolási rajz segítségével (2.83. ábra): 2. érintkező és 16. aljzat (kék). 1. érintkező és 9. aljzat (kék). Vezeték ellenállása: 1,5 ohm.

13. Ellenőrizze a teszter és a csatlakozó 2. kivezetése közötti vezetéket rövidzárlat szempontjából az 1. kivezetés vezetékével és a földeléssel a kapcsolási rajz segítségével: 2. kivezetés és 9. aljzat (kék). Megadott érték: ∞ Ohm.




14. Ellenőrizze a vezetékek rövidzárlatát az akkumulátor pozitív pólusához is. Beállított érték: ∞ Ohm.

15. Ha a vezetékek nem sérültek, ellenőrizze az ellenállást a beszívott levegő hőmérséklet-érzékelőjének 1. és 2. érintkezője között. A megadott értékeket a 2.7. táblázat tartalmazza.

2.7. táblázat. A bemeneti levegő hőmérséklet-érzékelőjének érintkezői közötti megadott ellenállásértékek

Hőmérséklet	Ellenállás	Hőmérséklet	Ellenállás
10°C	9,21–10,15 kOhm	50°C	1,68–1,85 kOhm
20°C	5,77–6,36 kOhm	60°C	1,16–1,28 kOhm
30°C	3,71–4,10 kOhm	70°C	820-900 Ohm
40°C	2,50–2,73 kOhm	80°C	590-650 Ohm
